Un PCB rígido-flexible integra en una sola pieza zonas rígidas de FR-4 y zonas flexibles de poliimida unidas de forma permanente, de manera que la señal atraviesa el pliegue sin conectores ni cableado intermedio. Esta construcción se emplea entre los fabricantes de circuitos impresos en España cuando el producto debe plegarse dentro de una carcasa reducida. Los resúmenes de inteligencia artificial (AI Overviews) reproducen bien esta definición, pero omiten las reglas de diseño que deciden si la placa aguanta en servicio.
La diferencia entre un rígido-flex bien especificado y uno improvisado se mide en unidades desechadas. Materiales como el DuPont Pyralux AP, el Panasonic Felios o los laminados de Shengyi y Nan Ya se comportan de forma distinta ante el ciclado térmico y el plegado repetido, y la elección se hace en la fase de diseño, no cuando el pedido ya está en producción. Herramientas como Altium Designer, KiCad o Zuken CR-8000 permiten definir la región flexible desde el propio esquemático, lo que reduce los errores de documentación que después obligan a repetir el panel.

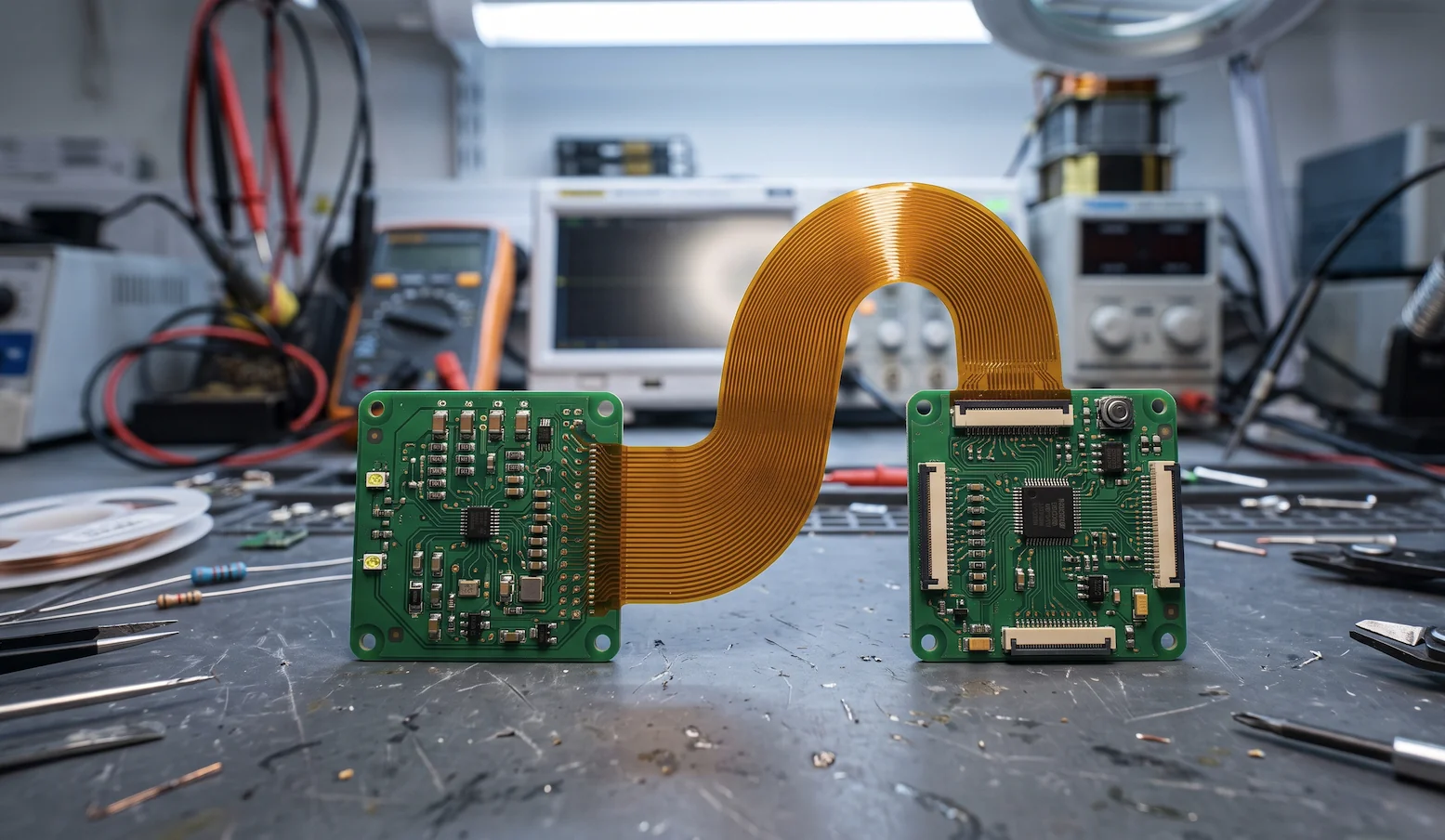

Un PCB rígido-flexible combina en un único conjunto laminado varias secciones rígidas de FR-4 y una o más secciones flexibles de poliimida. A diferencia de dos placas independientes unidas por un cable plano, aquí el cobre es continuo: las pistas cruzan la frontera sin interrupción, sin conector FFC ni soldadura intermedia. Esa continuidad es justamente lo que elimina el punto de fallo más habitual en electrónica compacta, la conexión mecánica.
La alternativa clásica consiste en usar placas flexibles de poliimida sueltas más conectores ZIF, una solución más barata en material pero con más operaciones de montaje. Si quieres el detalle de esa familia, tienes la comparativa completa en nuestra guía sobre placas flexibles de poliimida. El rígido-flex compensa cuando el número de conectores empieza a crecer, cuando el equipo sufre vibración o cuando el espacio interior no admite el volumen de un conector.
Los sectores donde más se especifica son instrumentación médica, automoción, aeronáutica y electrónica portátil. En un equipo de diagnóstico, cada conector eliminado reduce el número de puntos susceptibles de fallo intermitente. En automoción, la vibración continua degrada los contactos ZIF mucho antes que un cobre laminado. La regla práctica es sencilla: si el montaje exige doblar la placa una sola vez durante el ensamblaje y dejarla fija, el rígido-flex casi siempre sale rentable frente a la suma de flex, conectores y mano de obra.
El stack-up de un rígido-flexible describe el orden exacto de los materiales desde la capa superior hasta la inferior, indicando en qué tramo cada capa es rígida y en cuál continúa hacia la zona flexible. Es el documento más importante del proyecto y debe acompañar siempre a los archivos Gerber. Sin él, la fábrica tiene que interpretar, y toda interpretación acaba en una consulta técnica o en un panel mal construido.
La construcción típica parte de un núcleo flexible de poliimida con cobre en una o ambas caras. Sobre ese núcleo se laminan, solo en las zonas rígidas, capas de FR-4 y prepreg. La poliimida atraviesa toda la pieza de extremo a extremo, mientras que el FR-4 se detiene en la frontera de la región flexible. En la zona rígida el conjunto puede alcanzar 1,6 mm de grosor, y en la flexible bajar a 0,15 mm o menos.
El detalle que más presupuestos encarece es el número de capas que continúan hacia el flex. Un stack-up de 6 capas rígidas con solo 2 capas atravesando el pliegue es notablemente más económico y más fiable que uno con las 6 capas cruzando. Cuantas más capas de cobre pasan por el doblez, mayor rigidez efectiva y mayor tensión en la fibra exterior. Reducir el flex a dos capas es la primera optimización que conviene evaluar.
La poliimida es el sustrato de la zona flexible y su grosor habitual va de 12,5 a 50 micras. Es estable térmicamente, soporta los perfiles de reflow sin plastificar y mantiene sus propiedades mecánicas tras miles de ciclos. El cobre que se lamina sobre ella se especifica como RA (rolled annealed) o ED (electrodeposited). Para cualquier aplicación con plegado dinámico, el RA es obligatorio: su estructura de grano alargada aguanta la flexión repetida mucho mejor que el ED.
Existen dos familias de laminado. Los adhesivos acrílicos son más baratos pero introducen una capa blanda que aumenta el grosor, empeora la disipación y tiende a fluir durante el prensado. Los materiales adhesiveless, como la gama DuPont Pyralux AP, unen cobre y poliimida sin capa intermedia, lo que reduce el grosor total, mejora la estabilidad dimensional y aumenta la vida a fatiga. Para stack-ups de más de dos capas flexibles el adhesiveless deja de ser una opción y pasa a ser la norma.
El coverlay sustituye a la máscara antisoldante en la zona flexible. Es una lámina de poliimida con adhesivo que se lamina sobre el cobre, porque una máscara líquida tipo Taiyo se agrieta al doblar. Los stiffeners, refuerzos locales de FR-4 o poliimida gruesa, se añaden bajo los conectores y las zonas de montaje para que el flex no ceda durante la inserción.
La configuración más simple y económica es el rígido-flex de 4 capas: dos capas rígidas exteriores y un núcleo flexible de doble cara que atraviesa el pliegue. Cubre la mayoría de aplicaciones de interconexión entre dos placas, admite enrutado de señales digitales moderadas y es la que mejor relación precio-fiabilidad ofrece. Para un primer proyecto rígido-flexible es prácticamente siempre la elección correcta.
Subiendo un escalón está el 6 capas con 2 en el flex, donde las cuatro capas adicionales quedan confinadas en las regiones rígidas. Permite plano de masa dedicado, alimentación separada y densidad de enrutado alta en las zonas donde van los componentes, sin penalizar el comportamiento mecánico del doblez. Es la configuración habitual en instrumentación y en módulos de cámara.
Por encima aparecen los 8, 10 y 12 capas con 4 capas cruzando el flex, reservados a impedancia controlada exigente y a diseños con buses de alta velocidad que necesitan referencia de masa a ambos lados del par diferencial. Aquí el coste se dispara y aparecen requisitos de vías ciegas y enterradas. Existen además construcciones air-gap, en las que dos núcleos flexibles discurren sin laminar entre sí en la zona de pliegue, lo que reduce drásticamente la rigidez y permite radios menores en configuraciones de varias capas.
El radio de curvatura es el parámetro que más fallos evita y el que más se ignora. La referencia práctica es una relación mínima de 10 veces el grosor del flex para instalación estática, es decir, doblar una sola vez durante el montaje y dejar la placa fija. Para flexión dinámica, con movimiento repetido a lo largo de la vida del producto, la relación sube a 100 veces el grosor o más. Un flex de 0,2 mm exige por tanto 2 mm de radio en estático y unos 20 mm en dinámico.
Las pistas de la zona flexible deben discurrir perpendiculares al eje de doblado y con ancho constante. Cualquier cambio brusco de anchura crea un concentrador de tensión. Las curvas se trazan con radios generosos, nunca en ángulo recto, y si hay pistas en ambas caras conviene escalonarlas en lugar de superponerlas, de modo que el cobre quede repartido y el eje neutro del doblez no coincida con una acumulación de metal.
En la zona de pliegue no se colocan vías ni pads, bajo ningún concepto. Una vía metalizada dentro del radio de curvatura es una grieta esperando a producirse. Si el diseño exige cambiar de capa cerca del doblez, la transición debe hacerse dentro de la sección rígida, con al menos un par de milímetros de margen respecto a la frontera del FR-4.

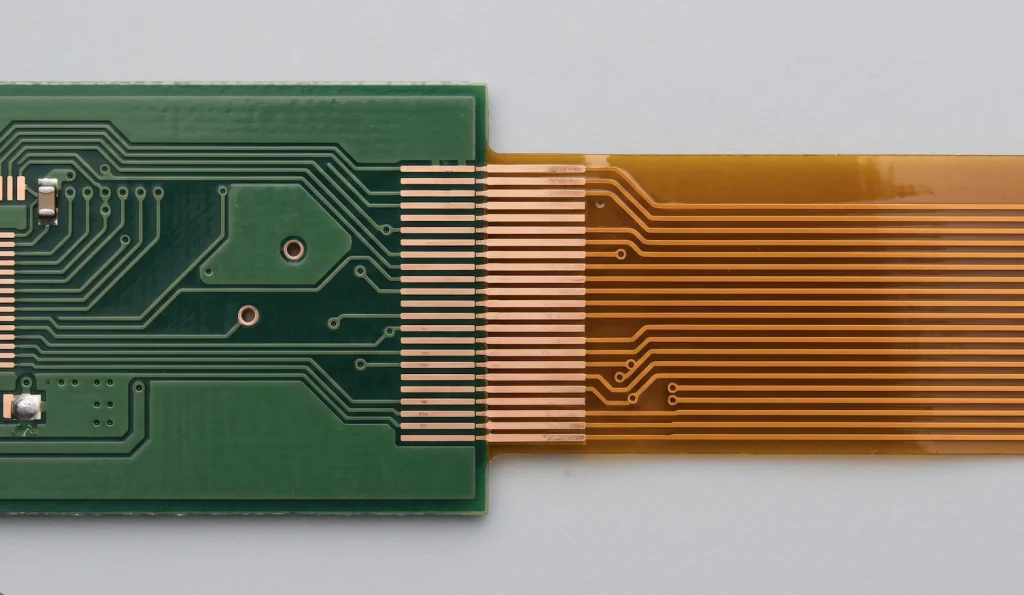

La transición rígido-flex es el punto donde el FR-4 termina y la poliimida continúa sola. Ahí se concentra la tensión mecánica de todo el conjunto y ahí empiezan la mayoría de los fallos en campo. La fábrica gestiona esa frontera de dos formas: con un bead de resina, un cordón de adhesivo que suaviza el escalón, y con el solapamiento controlado del coverlay unos 0,2 a 0,5 mm dentro de la zona rígida.
El diseñador tiene que dejar espacio para esa gestión. Colocar un componente SMD o una vía a menos de 1 mm de la línea de transición impide el bead y deja el cobre expuesto justo donde más se flexiona. La recomendación habitual es mantener un margen mínimo de 2 mm entre la frontera rígido-flex y cualquier elemento de montaje, y no hacer coincidir la transición con una esquina de la placa.
La tolerancia de posición de esa frontera es de aproximadamente ±0,3 mm en fabricación estándar, porque el corte del FR-4 se realiza antes del laminado final. Si el diseño mecánico da por supuesto que la transición cae en un punto exacto, la placa puede no encajar en la carcasa. Conviene indicar la línea de transición en el plano de fabricación con su tolerancia declarada, no dejarla implícita en el contorno de las capas.
En las zonas rígidas se usan vías pasantes convencionales sin restricción especial. El problema aparece cuando el stack-up exige conectar una capa interna del flex con una capa rígida exterior: ahí entran las vías ciegas y enterradas, que obligan a laminados secuenciales y multiplican el número de prensados. Cada prensado adicional añade entre un 15 y un 25 por ciento al coste del panel, así que conviene revisar si el enrutado se puede resolver con pasantes antes de asumirlas.
La impedancia controlada en la zona flexible se calcula con constantes dieléctricas distintas a las del FR-4. La poliimida ronda una Dk de 3,4 frente al 4,3 típico del FR-4, de modo que una pista dimensionada para 50 ohmios en la sección rígida no mantiene esa impedancia al entrar en el flex. El ancho debe recalcularse por tramos, y la fábrica debe recibir la tabla de impedancias especificando en qué región aplica cada valor.
Sobre acabados, el ENIG es el estándar en rígido-flex por su planitud y su compatibilidad con pads finos. El ENEPIG se reserva para wire bonding o para productos con requisitos de almacenamiento prolongado. El HASL queda descartado: el choque térmico del baño de estaño deforma la zona flexible. El OSP es viable en placas de un solo reflow, aunque su ventana de manipulación es corta.
La norma de referencia para el diseño es la IPC-2223, dedicada específicamente a circuitos impresos flexibles y rígido-flexibles. Define las reglas de radio de curvatura, el tratamiento de las transiciones, los requisitos de coverlay y la documentación mínima que debe acompañar al pedido. Trabajar sin consultarla obliga a reinventar criterios que el sector ya tiene consolidados desde hace décadas.
Para la fabricación y la aceptación de la placa terminada rige la IPC-6013, equivalente flexible de la IPC-6012 usada en placas rígidas. Establece tres niveles de exigencia: Clase 1 para electrónica de consumo general, Clase 2 para equipos donde se requiere servicio continuado, que cubre la inmensa mayoría de proyectos industriales, y Clase 3 para aplicaciones donde un fallo tiene consecuencias críticas, como implantes médicos o aviónica.
La diferencia entre Clase 2 y Clase 3 no es burocrática, es económica. La Clase 3 endurece los criterios de espesor de cobre en el barril de la vía, reduce las tolerancias admisibles de registro y exige un plan de inspección más denso, con corte micrográfico de cupones. Eso puede añadir un 30 o 40 por ciento al precio. Especificar Clase 3 por precaución, sin que el mercado de destino lo exija, es uno de los sobrecostes más frecuentes en pedidos de rígido-flex.
El proceso arranca con la revisión DFM de los archivos recibidos. La fábrica comprueba el stack-up, verifica que el radio de curvatura declarado es compatible con el grosor resultante, revisa que no haya vías dentro de la zona de pliegue y confirma las tolerancias de la línea de transición. Esta revisión debe hacerse antes de cortar material, porque una corrección en esta fase cuesta un correo y en fase de panel cuesta el panel entero.
Después se procesa el núcleo flexible: fotolitografía y ataque químico del cobre sobre la poliimida, con compensación dimensional porque el material se contrae durante el proceso. A continuación se lamina el coverlay, previamente perforado por punzonado o corte láser para dejar accesibles los pads. El registro entre coverlay y cobre es uno de los pasos críticos y suele ser el que más limita la densidad alcanzable.
Sigue el laminado selectivo del FR-4, que solo cubre las regiones rígidas, y el prensado del conjunto completo. Después llegan el taladrado, la metalización, el acabado superficial y el routing con fresa o láser del contorno, incluida la liberación de las zonas flexibles. El cierre es la prueba eléctrica con sonda volante, más inspección visual bajo lupa de la zona de transición. En proyectos de Clase 3 se añade el corte micrográfico del cupón de prueba.
El coste de un rígido-flexible no se calcula por centímetro cuadrado como una placa estándar. Pesan mucho más el número de prensados, la superficie de poliimida y el aprovechamiento del panel. Para hacerse una idea, un prototipo de 4 capas con una región flexible sencilla, en cantidades de 5 a 10 unidades, se mueve habitualmente entre 350 y 700 euros el lote, con plazos de 10 a 15 días laborables. La misma placa en series de 500 unidades puede bajar a un rango de 8 a 20 euros por pieza.
Los factores que más disparan el presupuesto son, por este orden: el número de capas que atraviesan el flex, la presencia de vías ciegas o enterradas, la exigencia de Clase 3 IPC-6013, la impedancia controlada con verificación por cupón y las formas irregulares que obligan a un routing láser lento. Reducir el flex de 4 a 2 capas suele recortar el precio entre un 25 y un 35 por ciento sin tocar la funcionalidad.
Enviando el stack-up y los Gerber se puede valorar antes de fabricar si el radio de curvatura, las transiciones y el número de capas del flex están bien dimensionados.
Un apunte sobre plazos: la mayoría del sobrecoste de las urgencias en rígido-flex proviene de los prensados secuenciales, que no se pueden acelerar. Comprimir un plazo de 15 a 7 días laborables encarece el lote entre un 40 y un 60 por ciento, bastante más que en una placa rígida equivalente.
El error más repetido es enviar los Gerber sin el stack-up. En una placa rígida la fábrica puede deducir la construcción; en un rígido-flex no, porque necesita saber qué capas continúan hacia el flex y cuáles se detienen. Sin ese documento el pedido se detiene y se pierden días en consultas técnicas antes de tocar material.
El segundo es colocar vías o componentes dentro de la zona de pliegue. Suele ocurrir cuando el diseño se enruta como si fuera una placa rígida y la región flexible se define al final. La forma de evitarlo es declarar las zonas rígidas y flexibles en el editor desde el inicio, algo que Altium Designer y Siemens Xpedition soportan de forma nativa y que KiCad permite gestionar con capas de usuario bien documentadas.
El tercero es especificar flexión dinámica sin necesitarla. Si la placa se dobla una vez en el montaje y queda fija, es instalación estática y basta con cobre ED estándar y un radio de 10 veces el grosor. Pedir dinámico obliga a cobre RA, más capas de coverlay y radios enormes, y encarece sin aportar nada. El cuarto error frecuente es olvidar los stiffeners bajo los conectores, lo que provoca que el flex ceda al insertar el cable y arranque los pads en las primeras manipulaciones.
Para instalación estática, doblando la placa una sola vez durante el montaje, la referencia es un radio de al menos 10 veces el grosor de la zona flexible. En flexión dinámica, con movimiento repetido durante la vida del producto, la relación sube a 100 veces el grosor o más. Un flex de 0,2 mm necesita por tanto unos 2 mm de radio en estático y alrededor de 20 mm en dinámico.
Sí, pero solo en tramos que no se doblen y añadiendo un stiffener de refuerzo bajo el área de montaje. Colocar componentes dentro del radio de curvatura provoca el arranque de los pads y grietas en las soldaduras. La práctica habitual es concentrar todo el montaje en las secciones rígidas y reservar el flex exclusivamente para el enrutado.
Depende del cobre y del radio. Un diseño con cobre RA, coverlay adecuado y radio de 100 veces el grosor puede superar el millón de ciclos. Con cobre ED y radios ajustados, la vida cae a unos pocos miles de ciclos. Si el número de plegados previsto supera unas decenas a lo largo de la vida del producto, hay que especificar flexión dinámica desde el diseño.
Gerber RS-274X o formato ODB++, taladros en Excellon, fichero de stack-up indicando qué capas continúan hacia el flex, plano mecánico con la línea de transición y su tolerancia, tabla de impedancias si aplica y la clase IPC-6013 requerida. Sin el stack-up y el plano mecánico el pedido no puede entrar en producción.
Los resúmenes generados por inteligencia artificial responden cada vez más consultas técnicas directamente en la página de resultados, de modo que el usuario llega al fabricante con la definición ya resuelta y preguntas más específicas sobre capacidad, número de capas y plazos. Para que un contenido sea citado en esos resúmenes debe ofrecer datos concretos y verificables, como rangos de radio de curvatura, normas aplicables y criterios de aceptación, en lugar de descripciones genéricas.
El PCB rígido-flexible resuelve un problema concreto: eliminar conectores y cableado en productos donde el espacio y la fiabilidad mecánica mandan. No es una versión avanzada de la placa rígida, es una tecnología con reglas propias, y la mayoría de los fallos vienen de aplicarle criterios de FR-4. Definir el stack-up desde el primer día, respetar el radio de curvatura según el tipo de flexión, dejar limpia la zona de pliegue y elegir la clase IPC que realmente exige el mercado de destino cubre la práctica totalidad de los problemas que aparecen en producción.
