Componentes SMD: Guía Completa de Tipos, Encapsulados y Códigos
Los componentes SMD (Surface Mount Device) son dispositivos electrónicos diseñados para soldarse directamente sobre la superficie de una placa de circuito impreso, sin que sus terminales atraviesen la placa. Su uso resulta imprescindible en la fabricación de placas PCB profesional, ya que permiten crear circuitos más compactos, más rápidos y con mayor densidad de componentes que la tecnología de agujero pasante tradicional.
La inteligencia artificial (AI Overviews) de Google ya ofrece respuestas directas sobre tipos de encapsulados y códigos de componentes, lo que demuestra la demanda real de información técnica fiable sobre este tema.
En esta guía te explicamos cada familia de componentes SMD, cómo leer sus códigos de marcado, qué encapsulados existen, cómo almacenarlos correctamente y qué criterios seguir para elegirlos en tu diseño.
Lo que aprenderás en esta guía
- Familias de componentes: Resistencias, condensadores, inductores, diodos, transistores y circuitos integrados SMD
- Encapsulados y tamaños: Del 01005 al 2512, SOIC, QFP, BGA, QFN y más
- Códigos de marcado: Cómo leer e identificar cada componente en la placa
- Criterios prácticos: Selección, almacenamiento y sensibilidad a la humedad (MSL)
Contenido
¿Qué son los componentes SMD y por qué dominan la electrónica?
Los componentes SMD (Surface Mount Device, dispositivo de montaje superficial) son componentes electrónicos diseñados para soldarse directamente sobre la superficie de una placa de circuito impreso, sin necesidad de que sus terminales atraviesen la placa. Esta tecnología de montaje se conoce como SMT (Surface Mount Technology).
Frente a los componentes tradicionales de agujero pasante (THT), los SMD son mucho más pequeños, más ligeros y permiten fabricar placas con mayor densidad de componentes. Esto se traduce en dispositivos electrónicos más compactos, más rápidos y más baratos de producir en serie.
Hoy en día, más del 90 % de los componentes electrónicos se fabrican en formato SMD. Desde una resistencia de 0,4 mm hasta un procesador con miles de conexiones en formato BGA, prácticamente todo lo que encuentras dentro de un dispositivo electrónico moderno es montaje superficial. La industria migró a SMD porque permite automatizar completamente el montaje mediante máquinas pick and place, reduciendo errores humanos y multiplicando la velocidad de producción.
Componentes SMD vs THT: diferencias y cuándo usar cada uno
Aunque los componentes SMD dominan la electrónica actual, la tecnología de agujero pasante (THT, Through-Hole Technology) sigue vigente en aplicaciones concretas. Estas son las diferencias clave:
Tamaño y peso: Los SMD son entre 2 y 10 veces más pequeños que sus equivalentes THT. Esto permite placas más compactas y dispositivos más ligeros.
Fabricación: El montaje SMD se realiza de forma automatizada con máquinas pick and place y hornos de refusión. El montaje THT requiere inserción (manual o automática) y soldadura por ola. El SMD es significativamente más rápido y económico en producción en serie.
Rendimiento en alta frecuencia: Los SMD tienen inductancias y resistencias parásitas menores que los THT gracias a la ausencia de terminales largos. Esto los hace superiores en circuitos de alta frecuencia y alta velocidad.
Robustez mecánica: Los THT resisten mejor las vibraciones y el estrés mecánico porque sus terminales atraviesan la placa y quedan soldados en ambas caras. Por eso se siguen usando para conectores, transformadores y componentes que soportan fuerzas de inserción o extracción.
Reparación: Los THT son más fáciles de desoldar y reemplazar manualmente. Los SMD pequeños requieren estación de aire caliente y más destreza.
En la práctica, la mayoría de diseños modernos combinan ambas tecnologías: SMD para el grueso de componentes y THT para conectores, terminales de potencia y componentes que requieren resistencia mecánica.
Resistencias SMD: encapsulados, códigos y cómo leerlos
Las resistencias son los componentes SMD más abundantes en cualquier placa electrónica. Se presentan en formato chip rectangular con terminaciones metálicas en ambos extremos:
Encapsulados comunes: 0201 (0,6 × 0,3 mm), 0402 (1,0 × 0,5 mm), 0603 (1,6 × 0,8 mm), 0805 (2,0 × 1,25 mm), 1206 (3,2 × 1,6 mm) y 2512 (6,3 × 3,2 mm). Los números indican las dimensiones en centésimas de pulgada (largo × ancho).
Código de 3 dígitos: Los dos primeros son cifras significativas y el tercero es el multiplicador (número de ceros a añadir). Ejemplo: 472 = 47 × 10² = 4.700 Ω = 4,7 kΩ.

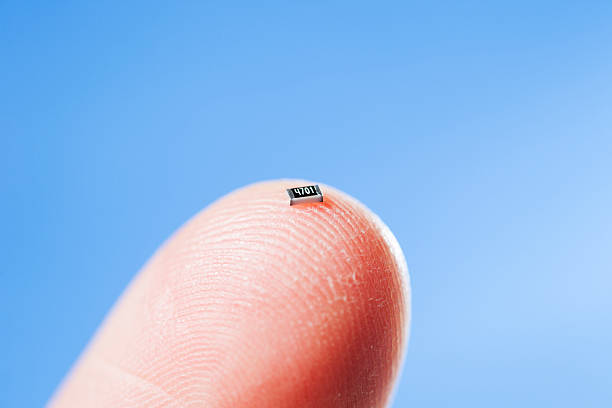

Código de 4 dígitos: Para resistencias de precisión. Los tres primeros son cifras significativas y el cuarto es el multiplicador. Ejemplo: 1001 = 100 × 10¹ = 1.000 Ω = 1 kΩ.
Código EIA-96: Sistema alfanumérico de dos cifras + una letra usado en resistencias del 1 %. Ejemplo: 01C = 100 × 10² = 10 kΩ. Requiere tabla de conversión.
Valores especiales: La marca «0» o «000» indica una resistencia de 0 Ω, que se usa como puente de conexión (jumper) en la placa.
Las resistencias SMD no son polarizadas: se pueden montar en cualquier orientación. Esto simplifica el montaje automatizado.
Condensadores SMD: cerámicos, tantalio y electrolíticos
Los condensadores SMD son el segundo tipo de componentes SMD más utilizado. Existen tres familias principales:
Condensadores cerámicos (MLCC): Los más comunes. Se presentan en los mismos encapsulados chip que las resistencias (0402, 0603, 0805, 1206…). No llevan marcas de valor visibles en la mayoría de casos, lo que hace imposible identificarlos visualmente sin instrumentos. Son no polarizados, compactos y económicos. Se usan para desacoplo, filtrado y temporización.
Condensadores de tantalio: Encapsulados rectangulares con una banda que marca el terminal positivo (ánodo). Son polarizados: montarlos al revés provoca su destrucción, a veces con fuego. Ofrecen mayor capacitancia por volumen que los cerámicos. Encapsulados estándar: A (3216), B (3528), C (6032), D (7343).
Condensadores electrolíticos SMD: Versiones miniaturizadas de los electrolíticos tradicionales, en formato cilíndrico o rectangular. Son polarizados y se identifican por una marca en la carcasa que indica el terminal negativo (a diferencia de los THT, donde se marca el negativo). Se usan donde se necesita alta capacitancia (fuentes de alimentación, filtros de potencia).
Un error frecuente en montaje es confundir la polaridad de los condensadores de tantalio, ya que la convención de marcado (banda = positivo) es opuesta a la de los electrolíticos de aluminio (banda = negativo). Este error provoca fallos catastróficos.

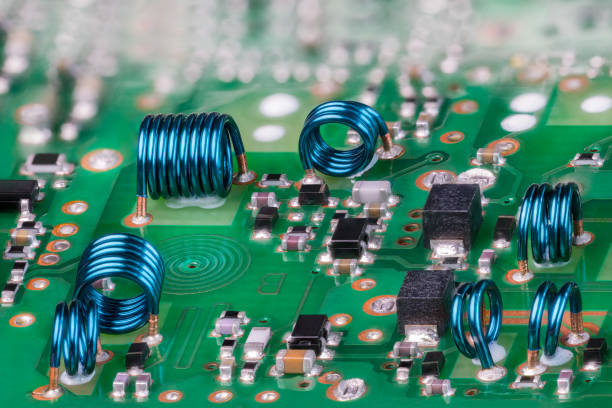

Inductores y bobinas SMD
Los inductores SMD almacenan energía en un campo magnético y se usan en filtros, fuentes conmutadas y circuitos de RF. Son componentes SMD menos abundantes que resistencias y condensadores, pero imprescindibles en muchos diseños:
Inductores de ferrita (chip): Encapsulados similares a las resistencias (0402, 0603, 0805, 1206). Se usan como filtros EMI en líneas de alimentación y señal. Su inductancia es baja (nanohenrios a microhenrios bajos).
Inductores bobinados SMD: Tienen un núcleo de ferrita con hilo de cobre bobinado. Son más grandes pero alcanzan inductancias más altas (microhenrios a milihenrios). Se usan en convertidores DC-DC y filtros de potencia.
Inductores blindados: Incorporan una carcasa magnética que contiene el campo y reduce las interferencias con componentes adyacentes. Son la opción preferida en diseños compactos donde el acoplamiento magnético sería un problema.
El marcado de los inductores no está estandarizado. Cada fabricante usa su propia convención, lo que obliga a consultar siempre la hoja de datos del componente específico para verificar el valor.
Diodos y LED SMD
Los diodos y LED son componentes SMD polarizados, lo que significa que deben montarse con la orientación correcta:
Diodos rectificadores y Schottky SMD: Se presentan en encapsulados SOD (SOD-123, SOD-323, SOD-523) y SMA/SMB/SMC. Se identifican por una banda o línea en uno de los extremos que marca el cátodo (terminal negativo). Un diodo montado al revés no conduce y el circuito no funciona.
Diodos Zener SMD: Mismos encapsulados que los rectificadores. Se usan como reguladores de tensión y protección contra sobretensiones. El marcado suele ser un código alfanumérico específico del fabricante.
LED SMD: Los encapsulados más comunes son 0402, 0603, 0805, 1206 para indicadores, y 2835, 3528, 5050, 5630 para iluminación. La marca de polaridad suele ser un punto, una T invertida o un rebaje en la carcasa que indica el cátodo. Los LED de iluminación de alta potencia usan encapsulados propios con pad térmico inferior para disipar el calor.
TVS (Transient Voltage Suppressor): Diodos de protección contra descargas electrostáticas (ESD) y transitorios. Se colocan en las líneas de entrada/salida del circuito (USB, Ethernet, alimentación). Encapsulados habituales: SOD-323, SOT-23 (versiones multicanal).
Transistores SMD: MOSFET, BJT y encapsulados SOT
Los transistores SMD se usan para conmutación y amplificación de señales. Son componentes SMD con tres o más terminales y múltiples familias:
BJT (Bipolar Junction Transistor): Transistores NPN y PNP para amplificación y conmutación de pequeña señal. Encapsulados habituales: SOT-23 (3 terminales), SOT-323, SC-70. El marcado es un código alfanumérico de 1-3 caracteres específico del fabricante que requiere tabla de referencia para su identificación.
MOSFET: Transistores de efecto campo para conmutación de potencia. Los MOSFET de baja potencia usan SOT-23 o SOT-223. Los de media y alta potencia usan DPAK (TO-252), D2PAK (TO-263) o PowerPAK con pad térmico inferior que se suelda a un plano de cobre para disipar el calor.
Encapsulados SOT más comunes:
SOT-23: El más extendido, 3 terminales, pitch de 0,95 mm. Usado para BJT, MOSFET pequeños, reguladores y referencias de tensión.
SOT-223: Versión más grande con 4 terminales y pestaña de disipación. Habitual en reguladores lineales y transistores de media potencia.
SOT-323 (SC-70): Versión reducida del SOT-23. Para aplicaciones donde el espacio es muy limitado.
SOT-363 (SC-88): Encapsulado de 6 terminales para transistores duales o circuitos simples.
Circuitos integrados SMD: SOIC, QFP, BGA y QFN
Los circuitos integrados (CI) son los componentes SMD más complejos. Integran desde decenas hasta miles de millones de transistores en un solo chip. Los encapsulados principales son:
SOIC (Small Outline IC): Encapsulado rectangular con terminales tipo ala de gaviota en dos lados. Pitch de 1,27 mm. Es el formato SMD más antiguo y sigue siendo el estándar para CI de pocas patillas (8, 14, 16, 20). Fácil de soldar manualmente y de inspeccionar visualmente.
QFP (Quad Flat Pack): Encapsulado cuadrado con terminales en ala de gaviota en los cuatro lados. Disponible en múltiples variantes: TQFP (delgado), LQFP (bajo perfil), PQFP (plástico). Pitch desde 0,8 mm hasta 0,4 mm en versiones de paso fino. Habitual para microcontroladores, FPGAs y ASICs de complejidad media.
BGA (Ball Grid Array): Los terminales son bolas de soldadura dispuestas en una matriz en la cara inferior del chip. Permite cientos o miles de conexiones en un espacio reducido. Es el encapsulado estándar para procesadores, memorias DDR y FPGAs de alta gama. Su inspección post-soldadura requiere rayos X porque las soldaduras quedan ocultas bajo el componente.
QFN (Quad Flat No-Lead): Similar al QFP pero sin terminales sobresalientes. Los pads de conexión están en la cara inferior del encapsulado, a ras del cuerpo. Ofrece mejor rendimiento térmico y eléctrico que el QFP y ocupa menos espacio. Cada vez más usado en CI de nueva generación.
CSP (Chip Scale Package): Encapsulados donde el tamaño del package es casi igual al del chip de silicio. Es la tendencia actual en miniaturización extrema (smartphones, wearables, IoT).
Tabla de tamaños de encapsulados SMD: del 01005 al 2512
Los tamaños de los componentes SMD pasivos (resistencias, condensadores, inductores) se identifican por un código de 4 dígitos que indica sus dimensiones. Existen dos sistemas:
Sistema imperial (el más usado en la industria): Las cifras indican centésimas de pulgada. Ejemplo: 0805 = 0,08″ × 0,05″ = 2,0 × 1,25 mm.
Sistema métrico: Las cifras indican décimas de milímetro. Ejemplo: 2012 = 2,0 × 1,2 mm (equivale al 0805 imperial).
Los tamaños más habituales en diseño actual, de menor a mayor:
01005 (0,4 × 0,2 mm): El más pequeño en uso comercial. Solo montaje automatizado de alta precisión.
0201 (0,6 × 0,3 mm): Smartphones y wearables. Requiere máquinas pick and place de alta gama.
0402 (1,0 × 0,5 mm): Estándar en electrónica de consumo compacta. Montaje automatizado.
0603 (1,6 × 0,8 mm): Buen equilibrio entre tamaño y manejabilidad. Se puede soldar a mano con práctica.
0805 (2,0 × 1,25 mm): El más popular en electrónica industrial. Cómodo para soldar a mano y con buena capacidad de potencia.
1206 (3,2 × 1,6 mm): Habitual en aplicaciones industriales y de potencia. Fácil de manipular manualmente.
1210, 1812, 2010, 2512: Encapsulados grandes para resistencias de potencia, varistores y fusibles.
La tendencia del mercado es migrar a tamaños cada vez más pequeños. Lo que hace 10 años se diseñaba en 0805, hoy se hace en 0402 o incluso 0201.
Cómo leer las marcas y códigos de los componentes SMD
Identificar los componentes SMD en una placa es uno de los retos más habituales, ya que el espacio para marcas es mínimo:
Resistencias: Código numérico de 3 o 4 dígitos impreso en la superficie. Los dos o tres primeros dígitos son el valor y el último es el multiplicador. Las de 0402 y menores no llevan ninguna marca.
Condensadores cerámicos: La mayoría no llevan marcas. Son rectangulares, de color marrón claro, gris o beige. Se confunden fácilmente con resistencias si no se consulta el esquema. La única forma fiable de identificarlos es medir con un capacímetro o consultar la BOM.
Condensadores de tantalio: Llevan código de 3 dígitos y una banda que marca el positivo. La banda es visible incluso en tamaños pequeños.
Diodos: Banda o línea en un extremo indica el cátodo. En LED, un punto o marca en la carcasa indica la polaridad.
Transistores: Código alfanumérico de 1-3 caracteres. El código NO es el número de parte estándar (un SOT-23 marcado «1A» puede ser un BC847, un MMBT3904 o decenas de otros transistores según el fabricante). Se necesita consultar tablas de referencia cruzada como el SMD Codebook.
Circuitos integrados: Suelen llevar el número de parte completo o abreviado impreso en la superficie. La marca del pin 1 es un punto, un rebaje o una muesca en una esquina del encapsulado.
Almacenamiento y sensibilidad a la humedad (MSL)
El almacenamiento correcto de los componentes SMD es fundamental para evitar defectos de soldadura. El principal enemigo es la humedad:
Niveles MSL (Moisture Sensitivity Level): La norma IPC/JEDEC J-STD-020 clasifica los componentes SMD según su sensibilidad a la humedad en niveles del 1 al 6. Un componente MSL-1 no tiene restricciones de exposición. Un MSL-3 debe soldarse dentro de las 168 horas (7 días) después de abrir el embalaje sellado al vacío. Un MSL-6 debe soldarse en las 6 horas siguientes.
¿Qué pasa si se supera el tiempo? La humedad absorbida por el encapsulado plástico se vaporiza durante la soldadura por refusión, creando presión interna que puede provocar delaminación, grietas internas o el efecto popcorn (abultamiento visible del encapsulado). El daño puede ser invisible externamente pero causar fallos en campo semanas o meses después.
Rebake (horneado): Si un componente ha superado su tiempo de exposición MSL, se puede recuperar mediante un proceso de horneado a baja temperatura (125 °C durante 24-48 horas según el nivel MSL) que elimina la humedad absorbida. Después del rebake, el reloj MSL se reinicia.
Buenas prácticas de almacenamiento: Guardar los componentes en bolsas selladas al vacío con desecante y tarjeta indicadora de humedad. Controlar la humedad del almacén (por debajo del 30 % HR ideal). Registrar la fecha y hora de apertura de cada bolsa. Aplicar el principio FIFO (primero en entrar, primero en salir).
Criterios para elegir componentes SMD en tu diseño
Seleccionar los componentes SMD adecuados va más allá del valor eléctrico. Estos criterios prácticos te ayudarán:
Tamaño del encapsulado: Elige el más grande que permita tu diseño. Los encapsulados pequeños ahorran espacio pero encarecen el montaje (requieren máquinas más precisas, pasta de soldadura más fina y procesos de inspección más estrictos). Un diseño industrial en 0805 será más barato de montar que el mismo diseño en 0201.
Disipación de potencia: Los encapsulados pequeños disipan menos calor. Una resistencia 0402 típica aguanta 1/16 W, mientras que una 1206 aguanta 1/4 W. Si tu resistencia va a disipar potencia significativa, necesitas un encapsulado mayor.
Disponibilidad y second source: Elige componentes que fabriquen al menos 2-3 proveedores diferentes. La escasez de componentes (como la crisis de 2020-2022) demostró que depender de un solo fabricante puede paralizar la producción durante meses.
Estado del ciclo de vida: Comprueba que el componente no está en estado EOL (End of Life) o NRND (Not Recommended for New Designs). Diseñar con un componente que va a descatalogarse es una bomba de relojería.
Compatibilidad con el proceso de montaje: Si tu proveedor de montaje trabaja con máquinas de media velocidad, no diseñes con 0201. Si vas a montar prototipos a mano, 0603 es el tamaño mínimo práctico.
Temperatura de operación: Verifica que el rango de temperatura del componente cubre tu aplicación. Automoción exige -40 a +125 °C. Consumo estándar es 0 a +70 °C.
ElectroPCBOnline: montaje profesional de componentes SMD
Trabajamos a diario con todas las familias de componentes SMD: desde pasivos 0402 hasta BGAs de paso fino. Nuestra línea de montaje incluye máquinas pick and place con visión artificial, horno de refusión con perfil controlado e inspección óptica automática para garantizar la calidad de cada soldadura.
Si necesitas montaje de circuitos impresos con componentes SMD, podemos gestionar todo el proceso: revisión de tu BOM, aprovisionamiento de componentes, montaje, soldadura, inspección y test. Tanto para prototipos como para series de producción.
Preguntas frecuentes sobre componentes SMD
Son códigos que indican las dimensiones del componente en centésimas de pulgada. El código 0805 significa 0,08 pulgadas de largo por 0,05 pulgadas de ancho, lo que equivale a 2,0 × 1,25 mm. Este sistema es el estándar en la industria, aunque también existe un sistema métrico donde el mismo componente se identifica como 2012.
El encapsulado comercial más pequeño en uso es el 01005, que mide 0,4 × 0,2 mm. Solo se puede montar con máquinas pick and place de alta precisión y requiere pasta de soldadura y stencils especiales. En producción industrial habitual, el 0201 (0,6 × 0,3 mm) es el tamaño mínimo práctico.
Sí, con la herramienta adecuada. Los componentes de 0603 en adelante se pueden soldar con un soldador de punta fina y flux. Los formatos más pequeños (0402, 0201) son extremadamente difíciles de manipular manualmente y solo se recomiendan para montaje automatizado. Para circuitos integrados con muchos pines (QFP, BGA), se necesita estación de aire caliente o es directamente imposible sin equipamiento profesional.
Muchos condensadores cerámicos y algunos inductores no llevan marcas visibles. La forma más fiable de identificarlos es consultar la BOM y el plano de montaje del circuito. Si analizas una placa desconocida, puedes medir con un multímetro o un medidor LCR para determinar si es una resistencia, condensador o inductor, y su valor aproximado.
