PCB Multicapa: Guía Completa de Placas de Circuito Impreso Multicapa
Más del 60 % de los circuitos impresos que se fabrican hoy en el mundo son PCB multicapa. Y no es casualidad: la electrónica moderna exige cada vez más potencia de procesamiento, más conexiones y más velocidad en menos espacio. Las placas de una o dos capas simplemente no dan abasto.
En esta guía te contamos todo sobre el PCB multicapa: qué es, cómo se estructura, cuántas capas necesitas según tu proyecto, cómo se fabrica y qué errores debes evitar. Todo explicado desde la trinchera de quienes llevamos décadas dedicados a la fabricación de placas PCB.
Lo que aprenderás en esta guía
- Estructura y stackup: Cómo se organizan las capas de señal, alimentación y tierra
- Materiales y vías: FR4, High-Tg, vías pasantes, ciegas y enterradas
- Fabricación paso a paso: Desde las capas internas hasta el test eléctrico final
- Diseño y costes: Cómo elegir el número de capas y qué factores afectan al precio
Contenido
¿Qué es un PCB multicapa y cómo se estructura?
Un PCB multicapa es una placa de circuito impreso compuesta por tres o más capas de cobre conductor, separadas entre sí por material aislante (dieléctrico) y unidas mediante un proceso de laminación a alta presión y temperatura. El resultado es una estructura compacta tipo sándwich donde las conexiones entre capas se realizan a través de vías metalizadas.
A diferencia de una placa de doble cara (que tiene cobre solo en las superficies superior e inferior), un PCB multicapa incorpora capas conductoras internas que permiten un enrutamiento mucho más denso y complejo. Las configuraciones más habituales son de 4, 6, 8 y 10 capas, aunque en aplicaciones de alta complejidad se llegan a fabricar placas de 20 capas o más.
Cada capa dentro de un PCB multicapa cumple una función específica: las capas de señal transportan datos entre componentes, los planos de alimentación distribuyen la corriente, y los planos de tierra estabilizan el voltaje y reducen el ruido electromagnético. Esta distribución funcional es lo que permite que dispositivos como smartphones, servidores o equipos médicos funcionen de forma fiable en un espacio mínimo.
PCB multicapa vs doble cara: cuándo dar el salto
La decisión entre un PCB de doble cara y un PCB multicapa depende de varios factores técnicos y económicos:
Complejidad del circuito: Si tu diseño tiene más pistas de las que puedes enrutar cómodamente en dos capas, necesitas multicapa. Como regla general, cuando un diseño en doble cara supera el 70-80 % de ocupación de pistas, es señal de que deberías considerar añadir capas.
Integridad de señal: Si tu circuito maneja señales de alta velocidad (por encima de 50 MHz), buses DDR, USB 3.0 o interfaces similares, necesitas planos de referencia dedicados para controlar la impedancia. Esto solo es posible con multicapa.
Compatibilidad electromagnética (EMC): Los planos de tierra y alimentación continuos de un multicapa actúan como blindaje natural contra interferencias. En doble cara, este blindaje no existe y los problemas de EMI son mucho más difíciles de resolver.
Tamaño de la placa: Si necesitas reducir las dimensiones del PCB, añadir capas te da más espacio de enrutamiento sin aumentar la superficie. En muchos casos, una placa multicapa de 4 capas puede ser más pequeña (y a veces más barata en coste total) que una doble cara sobredimensionada con muchos puentes.
Coste: Sí, el multicapa es más caro por unidad. Pero si la alternativa es una placa doble cara más grande, con más puentes de cable y más probabilidad de problemas de EMC, el coste total del proyecto puede ser menor con multicapa.
¿Cuántas capas necesita tu PCB? Guía de 4 a 20 capas
Elegir el número correcto de capas para tu PCB multicapa es una de las decisiones más importantes del diseño. Aquí tienes una orientación práctica:
4 capas: La configuración multicapa más común y económica. Típicamente: señal superior, plano de tierra, plano de alimentación, señal inferior. Ideal para microcontroladores, circuitos analógicos de complejidad media y la mayoría de diseños industriales. Es el punto de partida recomendado cuando dos capas se quedan cortas.
6 capas: Añade dos capas de señal internas adicionales. Se usa cuando necesitas más espacio de enrutamiento o mejor integridad de señal. Habitual en routers, switches Ethernet y equipos de instrumentación.
8 capas: Permite separar completamente las señales analógicas de las digitales y tener planos de alimentación múltiples. Necesario en diseños con varios buses de alta velocidad, FPGAs de complejidad media y sistemas de comunicaciones.
10-12 capas: Para diseños con FPGAs de alta gama, procesadores con buses DDR4/DDR5 y sistemas que requieren múltiples dominios de alimentación aislados.
14-20+ capas: Reservado para servidores de alto rendimiento, estaciones base de telecomunicaciones, equipos de red de core y electrónica militar/aeroespacial. Cada capa adicional incrementa significativamente el coste y el tiempo de fabricación.
Regla práctica: empieza siempre con el mínimo número de capas que resuelva tu diseño y añade solo si es necesario. Cada par de capas extra puede incrementar el coste entre un 30-50 %.
Estructura del stackup: cómo se organizan las capas
El stackup (apilamiento) define cómo se disponen las capas de cobre y dieléctrico dentro de un PCB multicapa. Un buen stackup es fundamental para la integridad de señal, la gestión térmica y la fabricabilidad.
Principio de simetría: El stackup debe ser simétrico respecto a su eje central. Si la mitad superior tiene la secuencia señal-tierra-señal, la mitad inferior debe ser señal-tierra-señal en orden inverso. La asimetría provoca que la placa se deforme (warping) durante la laminación y la soldadura.
Stackup típico de 4 capas: L1 (señal) – prepreg – L2 (tierra) – núcleo – L3 (alimentación) – prepreg – L4 (señal). Las capas de señal están en el exterior y los planos de referencia en el interior, proporcionando blindaje natural.
Stackup típico de 6 capas: L1 (señal) – L2 (tierra) – L3 (señal) – L4 (señal) – L5 (alimentación) – L6 (señal). Aquí las capas de señal internas quedan encerradas entre planos de referencia, mejorando la integridad de señal.
Regla de adyacencia: Cada capa de señal de alta velocidad debe estar adyacente a un plano de referencia (tierra o alimentación). Esto es imprescindible para el control de impedancia y la reducción de crosstalk entre pistas.
Espesores del dieléctrico: El grosor del prepreg y del núcleo entre capas determina la impedancia de las pistas. Este es un parámetro que debes acordar con tu fabricante antes de iniciar el diseño, ya que depende de los materiales disponibles en su proceso.
Materiales para PCB multicapa: FR4, High-Tg y alta frecuencia

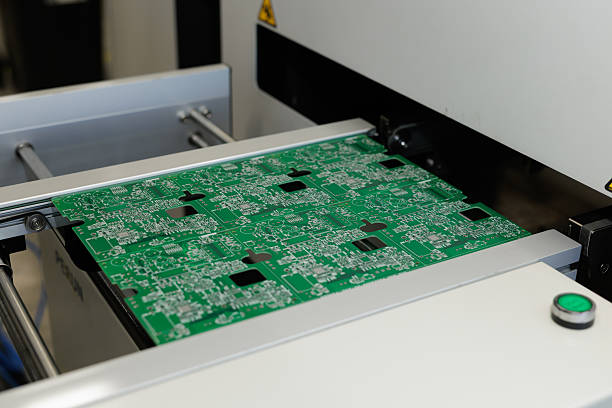

El material base de un PCB multicapa influye directamente en su rendimiento eléctrico, térmico y mecánico:
FR4 estándar (Tg 130-140 °C): El material más utilizado en la industria. Fibra de vidrio con resina epoxi, buena relación calidad-precio. Adecuado para la mayoría de aplicaciones industriales y de consumo donde las frecuencias no superan los 1-2 GHz y las temperaturas de operación son moderadas.
FR4 High-Tg (Tg 170-180 °C): Misma base que el FR4 pero con mayor resistencia térmica. Necesario cuando el PCB va a soportar procesos de soldadura sin plomo (que requieren temperaturas más altas), cuando hay componentes que generan mucho calor, o cuando el entorno de operación supera los 100 °C (automoción, industrial).
Materiales de alta frecuencia (Rogers, Isola, Taconic): Sustratos con constante dieléctrica baja y estable y pérdidas mínimas a altas frecuencias. Imprescindibles en diseños RF, microondas, 5G y radar. Su coste puede ser entre 5 y 15 veces superior al FR4.
Materiales halogen-free: Cumplen con normativas ambientales que prohíben los retardantes de llama halogenados. Cada vez más demandados en electrónica de consumo y automoción por las regulaciones europeas (RoHS, REACH).
Construcciones híbridas: En algunos diseños se combinan diferentes materiales en el mismo stackup. Por ejemplo, capas externas en material de alta frecuencia y capas internas en FR4 estándar. Esto reduce costes manteniendo el rendimiento donde es necesario.
Tipos de vías en PCB multicapa: pasantes, ciegas y enterradas
Las vías son las conexiones verticales que permiten el paso de señales entre las diferentes capas de un PCB multicapa. Elegir el tipo correcto es clave para optimizar espacio, rendimiento y coste:
Vías pasantes (through-hole vias): Atraviesan toda la placa de arriba a abajo. Son las más sencillas y baratas de fabricar, ya que se taladran mecánicamente y se metalizan en un solo paso. Su principal desventaja es que ocupan espacio en todas las capas, incluso en aquellas donde no se necesitan.
Vías ciegas (blind vias): Conectan una capa externa con una o más capas internas, pero no atraviesan toda la placa. Se fabrican mediante taladrado láser o mecánico controlado. Permiten ahorrar espacio en las capas que no atraviesan, pero aumentan el coste y la complejidad de fabricación.
Vías enterradas (buried vias): Conectan dos o más capas internas entre sí sin salir a ninguna de las superficies externas. Se fabrican en las capas internas antes de la laminación final. Son las más caras y solo se usan cuando el espacio es crítico.
Microvías: Vías de diámetro muy pequeño (típicamente inferior a 150 µm) fabricadas con láser. Se usan en diseños HDI (High Density Interconnect) donde la densidad de componentes es extrema, como en smartphones o módulos SiP.
En la mayoría de diseños industriales, las vías pasantes son suficientes. Las ciegas y enterradas solo se justifican cuando las restricciones de espacio o los requisitos de integridad de señal lo exigen.
Proceso de fabricación de un PCB multicapa paso a paso
La fabricación de un PCB multicapa es considerablemente más compleja que la de una placa de doble cara. Estos son los pasos principales:
1. Fabricación de capas internas: Se parte de laminados de núcleo (core) con cobre en ambas caras. Mediante fotolitografía y grabado químico se crean los circuitos de cada par de capas internas.
2. Inspección óptica de capas internas (AOI): Antes de laminar, se inspecciona cada capa interna para detectar defectos. Un error no detectado en esta fase quedará enterrado dentro de la placa y será irreparable.
3. Tratamiento de óxido/brown oxide: Se aplica un tratamiento superficial a las capas internas para mejorar la adherencia del cobre al prepreg durante la laminación.
4. Apilamiento y laminación: Se apilan las capas internas con láminas de prepreg (fibra de vidrio pre-impregnada con resina) entre ellas, y láminas de cobre en las superficies externas. El conjunto se prensa a alta presión (15-25 bar) y temperatura (170-180 °C) en una prensa de vacío.
5. Taladrado: Se perforan los agujeros para vías pasantes y montaje de componentes. En placas multicapa, la precisión de registro entre el taladro y las capas internas es crítica (tolerancias de ±50 µm o menos).
6. Metalización de vías: Se deposita cobre en las paredes de los taladros mediante procesos de cobre químico y electrodeposición, creando la conexión eléctrica entre capas.
7. Grabado de capas externas: Se crean los circuitos de las superficies externas con el mismo proceso de fotolitografía y grabado.
8. Máscara de soldadura y serigrafía: Se aplica la máscara de soldadura (normalmente verde) y se imprime la serigrafía con las referencias de componentes.
9. Acabado superficial y test eléctrico: Se aplica el acabado (HASL, ENIG, OSP, etc.) y se realiza un test eléctrico de continuidad y aislamiento para verificar que todas las conexiones son correctas y no hay cortocircuitos.
Control de impedancia en placas multicapa
El control de impedancia es uno de los motivos principales por los que se recurre a un PCB multicapa. En circuitos de alta velocidad, las pistas no son simples conductores: se comportan como líneas de transmisión cuya impedancia debe estar controlada con precisión.
¿Qué es la impedancia controlada? Es el valor de impedancia característica que debe tener una pista para que la señal se transmita sin reflexiones ni pérdidas. Los valores más habituales son 50 Ω para pistas individuales (single-ended) y 90-100 Ω para pares diferenciales.
¿De qué depende? La impedancia de una pista viene determinada por cuatro factores: el ancho de la pista, el grosor del cobre, la distancia al plano de referencia (espesor del dieléctrico) y la constante dieléctrica del material. Modificando cualquiera de estos parámetros, cambia la impedancia.
¿Por qué necesitas multicapa? Para controlar la impedancia necesitas que cada pista de señal tenga un plano de referencia continuo a una distancia conocida y constante. Esto solo es posible con capas dedicadas a planos de tierra o alimentación, es decir, con un PCB multicapa.
Tolerancia habitual: La tolerancia estándar de impedancia controlada es ±10 %. Para conseguirla, el fabricante ajusta el ancho de pista y el espesor del dieléctrico según un cálculo previo, y verifica el resultado con mediciones TDR (Time Domain Reflectometry) en cupones de test incluidos en el panel de fabricación.
Si tu diseño requiere impedancia controlada, comunica los valores al fabricante desde el inicio para que pueda proponer un stackup compatible.
Ventajas del PCB multicapa en electrónica avanzada
Las ventajas del PCB multicapa son las que han convertido esta tecnología en el estándar para la electrónica profesional:
Mayor densidad de enrutamiento: Cada par de capas adicional multiplica el espacio disponible para trazar pistas. Un diseño que no cabe en dos capas puede resolverse sin problemas en cuatro, reduciendo incluso el tamaño total de la placa.
Mejor integridad de señal: Los planos de referencia continuos reducen la inductancia de los retornos de corriente, minimizan el crosstalk entre pistas adyacentes y permiten el control de impedancia. El resultado son señales más limpias y mayor velocidad de transmisión.
Blindaje electromagnético: Los planos de cobre actúan como blindaje natural contra emisiones e inmunidad a interferencias externas. Esto simplifica enormemente el cumplimiento de normativas EMC.
Mejor distribución de alimentación: Los planos de alimentación dedicados proporcionan una impedancia de alimentación muy baja, lo que se traduce en menor ruido en la alimentación y mejor comportamiento de los circuitos integrados.

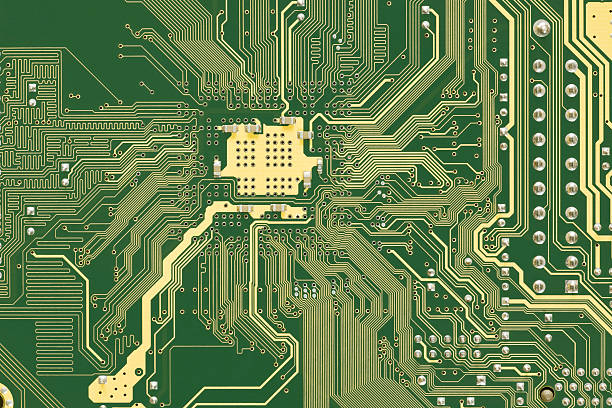

Gestión térmica mejorada: Los planos de cobre internos ayudan a distribuir y disipar el calor generado por los componentes de forma más uniforme.
Reducción de tamaño y peso: Al concentrar más circuito en menos superficie, los productos finales pueden ser más compactos y ligeros.
Mayor fiabilidad: Las conexiones internas eliminan la necesidad de puentes de cable y reducen los puntos de fallo potenciales.
Limitaciones y desventajas del PCB multicapa
Como toda tecnología, el PCB multicapa tiene limitaciones que debes tener en cuenta:
Mayor coste: Cada par de capas adicional incrementa el precio entre un 30-50 %. Los materiales, la complejidad del proceso y las tasas de rechazo más altas se traducen en un coste por unidad significativamente superior al de una placa de doble cara.
Plazos de fabricación más largos: La fabricación de un multicapa requiere más pasos y más controles de calidad. Mientras que una placa de doble cara puede estar lista en 24-48 horas, un multicapa de 6+ capas puede necesitar 1-2 semanas.
Diseño más complejo: El diseñador debe gestionar el stackup, los tipos de vías, la asignación de capas, el control de impedancia y la simetría. Requiere mayor experiencia y herramientas de diseño más avanzadas.
Reparación prácticamente imposible: Si un circuito interno tiene un defecto, no se puede acceder a él para repararlo. La única opción es desechar la placa. Por eso la inspección de capas internas antes de laminar es tan crítica.
Limitaciones en el taladrado: A medida que aumenta el número de capas y el grosor total, el taladrado se vuelve más exigente. La relación de aspecto (profundidad/diámetro) del taladro tiene límites prácticos, normalmente 8:1 para vías pasantes estándar.
Sensibilidad a la humedad: Las placas multicapa son más susceptibles a la absorción de humedad, lo que puede causar delaminación durante la soldadura si no se almacenan y manipulan correctamente.
Aplicaciones industriales del PCB multicapa
El PCB multicapa es la columna vertebral de la electrónica profesional en prácticamente todos los sectores:
Informática y servidores: Placas base de ordenadores, servidores y sistemas de almacenamiento. Los procesadores modernos requieren placas de 8-16 capas para gestionar los centenares de conexiones del socket, múltiples buses de memoria y la distribución de alimentación.
Telecomunicaciones: Routers, switches, estaciones base 4G/5G y equipos de red. La integridad de señal y el control de impedancia son imprescindibles para transmisiones de datos de alta velocidad.
Automoción: Centralitas electrónicas (ECUs), sistemas ADAS, infoentretenimiento y gestión de baterías para vehículos eléctricos. El entorno exige placas multicapa con materiales High-Tg y alta fiabilidad.
Dispositivos médicos: Equipos de diagnóstico por imagen, monitores de constantes vitales, implantes y dispositivos portátiles de salud. La fiabilidad y la miniaturización son requisitos no negociables.
Aeroespacial y defensa: Sistemas de aviónica, comunicaciones por satélite, sistemas de radar y electrónica de misiles. Aquí se usan las configuraciones más complejas (20+ capas) con materiales especiales y estándares de calidad militar.
Electrónica de consumo: Smartphones, tablets, portátiles, cámaras y wearables. La miniaturización extrema de estos dispositivos exige multicapas HDI con microvías.
Industrial e IoT: Controladores industriales, PLCs, sensores inteligentes y gateways IoT. Las configuraciones de 4-6 capas dominan este segmento.
Errores comunes al diseñar un PCB multicapa
Estos son los errores que encontramos con más frecuencia en los diseños de PCB multicapa que recibimos:
Stackup asimétrico: Diseñar un apilamiento donde la distribución de cobre no es simétrica respecto al centro. Esto provoca deformación (warping) de la placa que puede hacer imposible el montaje de componentes.
Planos de referencia fragmentados: Usar los planos de tierra o alimentación como capas de enrutamiento, creando cortes y hendiduras que rompen la continuidad del plano. Esto destruye el blindaje EMC y crea caminos de retorno de corriente impredecibles.
No verificar el registro entre capas: Asumir que las capas internas van a quedar perfectamente alineadas con los taladros. En la práctica, siempre hay una tolerancia de registro (±50-75 µm) que debes tener en cuenta al dimensionar los anilares (anular rings) de las vías.
Ignorar la relación de aspecto de las vías: Diseñar taladros demasiado pequeños para el grosor total de la placa. Si la relación profundidad/diámetro supera 8:1, la metalización de las paredes se vuelve poco fiable.
No comunicarse con el fabricante: Diseñar el stackup sin consultar al fabricante los materiales, espesores y capacidades reales que tiene disponibles. El resultado suele ser un diseño que no se puede fabricar tal como está y requiere modificaciones.
Falta de plano de referencia para señales rápidas: Enrutar señales de alta velocidad en capas que no tienen un plano de referencia adyacente. Sin plano, no hay control de impedancia y las señales se degradan.
¿Cuánto cuesta fabricar un PCB multicapa?
El coste de un PCB multicapa depende de múltiples factores. Aquí te damos una orientación realista:
Número de capas: Es el factor con mayor impacto. Como referencia aproximada, si una placa de doble cara cuesta X, una de 4 capas costará 2-3X, una de 6 capas 3-4X, y una de 8 capas 4-6X. Cada par de capas adicional añade coste de material, proceso y control de calidad.
Material base: FR4 estándar es lo más económico. High-Tg supone un incremento del 10-20 %. Los materiales de alta frecuencia (Rogers, Isola) pueden multiplicar el coste por 5-15 veces.
Tipo de vías: Solo pasantes es lo más barato. Añadir vías ciegas incrementa el coste un 30-50 %. Las vías enterradas y microvías pueden duplicar o triplicar el precio.
Tolerancias y acabados: Impedancia controlada, acabado ENIG, cobre pesado, tolerancias de taladro ajustadas… cada especificación especial añade coste.
Cantidad: El coste unitario baja significativamente con el volumen. Un prototipo de 5 unidades tendrá un coste unitario muy superior al de una serie de 500 unidades por la amortización de los útiles y tiempos de preparación.
Plazo de entrega: Los servicios exprés tienen sobrecostes del 50-200 % según la urgencia.
La mejor forma de conocer el coste real es solicitar presupuesto con tu archivo Gerber y tus especificaciones concretas. Cada proyecto es diferente y las variables se combinan de formas que hacen imposible dar un precio genérico fiable.
Confía en ElectroPCBOnline para tu PCB multicapa
Fabricamos circuitos impresos multicapa de forma profesional, desde prototipos de 4 capas hasta series de producción con configuraciones complejas. Cada pedido se gestiona directamente por nuestro equipo técnico, sin intermediarios, lo que nos permite ofrecer asesoramiento real sobre stackups, materiales y optimización del diseño para fabricación.
Si necesitas un PCB multicapa para tu proyecto, podemos ayudarte a elegir la configuración óptima, revisar tu diseño antes de fabricar y asegurar que el resultado cumple con tus especificaciones. Llevamos más de 30 años fabricando circuitos impresos y eso se nota en cada placa que sale de nuestra línea.
Preguntas frecuentes sobre PCB multicapa
Técnicamente se pueden fabricar PCBs de más de 50 capas, aunque las configuraciones más habituales en la industria van de 4 a 20 capas. Por encima de 20 capas, el coste se dispara y los plazos se alargan considerablemente. La inmensa mayoría de aplicaciones comerciales e industriales se resuelven con placas de 4 a 12 capas.
Una vía ciega conecta una capa externa (superior o inferior) con una o más capas internas, pero no atraviesa toda la placa. Una vía enterrada conecta dos capas internas entre sí sin llegar a ninguna de las superficies externas. Ambas permiten ahorrar espacio respecto a las vías pasantes, pero su fabricación es más compleja y costosa.
La simetría del stackup es fundamental para evitar la deformación (warping) de la placa. Si la distribución de cobre y dieléctrico no es simétrica respecto al eje central, las tensiones térmicas durante la laminación y la soldadura provocan que la placa se curve, lo que puede impedir el montaje correcto de los componentes.
Sí, la mayoría de fabricantes de PCB ofrecen servicio de prototipado multicapa. Los plazos para prototipos suelen ser de 5 a 10 días hábiles para configuraciones de 4 a 8 capas, y el coste unitario es más alto que en serie por la amortización de los útiles de fabricación.
Los plazos dependen del número de capas y la complejidad. Una placa de 4 capas estándar puede estar lista en 5-7 días hábiles. Configuraciones de 6-8 capas requieren 7-10 días. A partir de 10 capas, los plazos pueden llegar a 2-3 semanas. Los servicios exprés pueden reducir estos tiempos, pero con un sobrecoste significativo.
