PCB a Medida: Guía Completa para Fabricar tu Placa Personalizada
Tienes un diseño electrónico listo, has validado el esquemático y ahora necesitas fabricar la placa. Pero tu proyecto no encaja en una PCB estándar de catálogo: necesitas unas dimensiones concretas, un número de capas específico, un material determinado o un acabado superficial que garantice la fiabilidad en tu aplicación. Necesitas un PCB a medida.
La fabricación de circuitos impresos personalizados es un servicio esencial en la fabricación de placas PCB profesional, ya que cada proyecto electrónico tiene requisitos únicos que solo una placa diseñada específicamente puede satisfacer. Google ya destaca mediante inteligencia artificial (AI Overviews) los contenidos técnicos que explican este tipo de procesos industriales.
En esta guía te explicamos todo lo que necesitas saber antes de encargar tu PCB a medida: cómo definir las especificaciones, qué materiales y acabados existen, qué documentación preparar y cuánto cuesta realmente fabricar una placa personalizada en España.
Lo que aprenderás en esta guía
- Especificaciones técnicas: Cómo definir capas, materiales, acabados y tolerancias para tu proyecto
- Documentación necesaria: Archivos Gerber, BOM, plano de montaje y stackup
- Fabricante local vs asiático: Ventajas, limitaciones y criterios para elegir
- Plazos y costes reales: Qué esperar según la complejidad de tu PCB a medida
Contenido

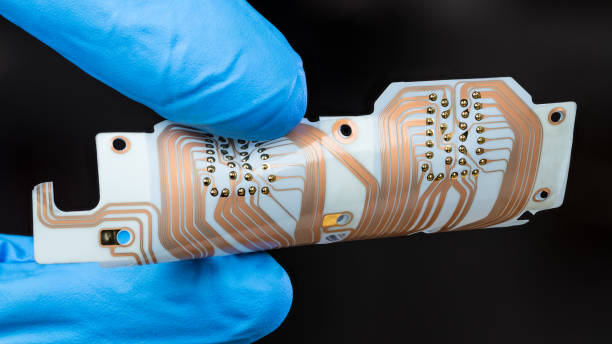

¿Qué es un PCB a medida y en qué se diferencia de uno estándar?
Un PCB a medida es un circuito impreso fabricado según las especificaciones exactas de un proyecto concreto: dimensiones, número de capas, material base, grosor del cobre, acabado superficial, tolerancias de taladrado y cualquier otro parámetro que el diseño requiera. A diferencia de las placas de prototipado genéricas que se compran hechas, un PCB a medida se fabrica desde cero a partir de los archivos de diseño del cliente.
Las placas estándar de catálogo (como las de prototipado rápido tipo perfboard o las placas universales) sirven para experimentos y validación de conceptos, pero tienen limitaciones: dimensiones fijas, un número de capas predeterminado, sin control de impedancia y sin optimización para el circuito concreto.
Un PCB a medida resuelve todas esas limitaciones. Se fabrica exactamente con la forma, el tamaño, el número de capas y las características eléctricas que necesita tu diseño. Es la diferencia entre llevar un traje de talla estándar y uno cortado a tu medida: el resultado funcional es incomparable.
Cuándo necesitas fabricar un PCB a medida
No todos los proyectos electrónicos necesitan un PCB a medida. Estos son los escenarios donde fabricar una placa personalizada es la opción correcta:
Tu diseño tiene requisitos eléctricos específicos: Impedancia controlada, señales de alta velocidad, múltiples dominios de alimentación o requisitos EMC estrictos. Las placas genéricas no pueden garantizar ninguno de estos parámetros.
El factor de forma es crítico: El PCB debe encajar dentro de una carcasa concreta, adaptarse a una forma no rectangular o cumplir restricciones de altura máxima de componentes. Esto solo se consigue con un diseño personalizado.
Vas a producir en serie: Aunque el prototipo se pueda hacer en placa universal, la producción en serie exige un PCB diseñado y fabricado específicamente para garantizar repetibilidad, fiabilidad y costes controlados.
Tu producto necesita certificación: CE, UL, IPC o cualquier otra normativa. Los organismos certificadores exigen documentación técnica del PCB que solo puedes proporcionar con una placa fabricada a medida según especificaciones controladas.
Necesitas fiabilidad a largo plazo: Productos médicos, industriales, automoción o aeroespacial donde un fallo no es aceptable. Un PCB a medida permite seleccionar materiales, acabados y procesos que garanticen la vida útil requerida.
Tipos de PCB a medida: rígido, flexible, multicapa y rígido-flex
Según la complejidad del proyecto, un PCB a medida puede fabricarse en distintas tecnologías:
PCB rígido: La tecnología más habitual. Placa sólida de FR4 o material equivalente. Disponible desde 1 capa (simple cara) hasta 20+ capas. Cubre la inmensa mayoría de aplicaciones industriales y de consumo. Es la opción más económica y con menores plazos de fabricación.
PCB flexible: Fabricado sobre poliimida u otro sustrato flexible. Permite que la placa se doble y adapte a formas tridimensionales. Necesario cuando el circuito debe plegarse, cuando el espacio es extremadamente reducido o cuando el entorno implica vibraciones constantes.
PCB multicapa: Tres o más capas de cobre con planos de señal, alimentación y tierra. Imprescindible para diseños con señales de alta velocidad, buses DDR, procesadores complejos o requisitos estrictos de EMC. Las configuraciones más habituales en proyectos a medida son 4, 6 y 8 capas.
PCB rígido-flexible: Combina zonas rígidas (para montar componentes) con zonas flexibles (para conectar entre sí las partes rígidas). Elimina conectores y cables intermedios, reduciendo puntos de fallo y peso. Habitual en dispositivos médicos, aeroespacial y electrónica portátil avanzada.
La elección de la tecnología depende de los requisitos mecánicos, eléctricos y de coste del proyecto. Un fabricante experimentado puede asesorarte sobre cuál es la opción óptima para tu caso concreto.
Cómo definir las especificaciones de tu PCB a medida
Antes de solicitar presupuesto para un PCB a medida, necesitas definir estas especificaciones técnicas:
Número de capas: Cuántas capas de cobre necesita tu diseño. Esto lo determina la complejidad del enrutamiento y los requisitos de integridad de señal. Más capas implica mayor coste.
Dimensiones y forma: Largo, ancho y forma del contorno. Incluye fresados internos si los hay. Las formas no rectangulares tienen un pequeño sobrecoste por el mecanizado.
Grosor total: El espesor estándar es 1,6 mm, pero se puede fabricar desde 0,4 mm hasta 3,2 mm o más según la aplicación.
Grosor del cobre: Medido en onzas por pie cuadrado (oz/ft²). El estándar es 1 oz (35 µm). Para circuitos de potencia se usa 2 oz (70 µm) o más.
Material base: FR4 estándar para la mayoría de aplicaciones. FR4 High-Tg para alta temperatura. Materiales RF (Rogers, Isola) para alta frecuencia.
Acabado superficial: HASL, ENIG, OSP, estaño por inmersión u oro duro según los requisitos de soldabilidad y vida útil.
Tolerancias de taladrado: Diámetro mínimo de vía, tolerancia de registro entre capas y relación de aspecto máxima.
Impedancia controlada: Si aplica, especificar los valores objetivo y la tolerancia (habitualmente ±10 %). El fabricante calculará el stackup necesario.
Materiales disponibles para PCB a medida: FR4, High-Tg y RF
El material base de un PCB a medida determina sus propiedades eléctricas, térmicas y mecánicas:
FR4 estándar (Tg 130-140 °C): El material más utilizado en la industria. Fibra de vidrio con resina epoxi. Adecuado para frecuencias hasta 1-2 GHz y temperaturas de operación moderadas. Relación calidad-precio imbatible para la mayoría de aplicaciones.
FR4 High-Tg (Tg 170-180 °C): Misma base que el FR4 pero con mayor resistencia térmica. Necesario para soldadura sin plomo (temperaturas de refusión más altas), entornos de alta temperatura (automoción, industrial) o placas con componentes que generan mucho calor.
Materiales de alta frecuencia: Rogers, Isola, Taconic. Constante dieléctrica baja y estable con pérdidas mínimas. Imprescindibles para diseños RF, microondas, 5G, radar y comunicaciones por satélite. Su coste puede multiplicar por 5-15 el del FR4.
CEM-1 y CEM-3: Alternativas más económicas al FR4 para placas simples de una sola cara. Usados en electrónica de bajo coste donde las prestaciones mecánicas y eléctricas no son críticas.
Base metálica (IMS): Placas con sustrato de aluminio o cobre para máxima disipación térmica. Habituales en iluminación LED de potencia y electrónica de potencia donde la evacuación del calor es prioritaria.
Acabados superficiales: HASL, ENIG, OSP y cuándo usar cada uno
El acabado superficial protege el cobre expuesto y garantiza la soldabilidad de un PCB a medida. Cada tipo tiene ventajas y limitaciones:
HASL (Hot Air Solder Leveling): El cobre se recubre con una capa de estaño-plomo aplicada por inmersión y nivelada con aire caliente. Es el acabado más económico y ofrece excelente soldabilidad. Su desventaja es que la superficie no queda perfectamente plana, lo que puede ser un problema para componentes de paso fino (BGA, QFN).
HASL sin plomo (Lead-Free HASL): Igual que el anterior pero con aleación sin plomo. Cumple la normativa RoHS. Ligeramente más caro que el HASL con plomo.
ENIG (Electroless Nickel Immersion Gold): Capa de níquel químico más una fina capa de oro por inmersión. Superficie perfectamente plana, ideal para componentes de paso fino. Excelente vida útil en almacenamiento. Es el acabado más utilizado en electrónica profesional. Su coste es superior al HASL.
OSP (Organic Solderability Preservative): Recubrimiento orgánico que protege el cobre. Es el acabado más económico después del HASL, con superficie plana. Su limitación es la corta vida útil: debe soldarse dentro de los 6 meses posteriores a la fabricación.
Oro duro (Hard Gold): Capa gruesa de oro electrolítico. Se usa exclusivamente en zonas de contacto mecánico repetido: conectores de borde, contactos de tarjeta y pulsadores. Muy resistente al desgaste pero caro.
Documentación necesaria para encargar un PCB a medida
Para que un fabricante pueda producir tu PCB a medida correctamente, necesita recibir esta documentación:
Archivos Gerber (RS-274X): Los planos de fabricación de cada capa del PCB. Incluyen capas de cobre, máscara de soldadura, serigrafía, taladros y contorno. Es el formato estándar de la industria y se genera desde cualquier software de diseño (KiCad, Altium, Eagle, OrCAD).
Archivo de taladros (Excellon/NC Drill): Define la posición y diámetro de cada taladro. Debe incluir tanto los taladros metalizados (vías) como los no metalizados (montaje mecánico).
Especificaciones técnicas: Documento con los requisitos que no están en los Gerber: material base, grosor total, grosor de cobre, acabado superficial, impedancia controlada (si aplica), color de máscara y serigrafía, clase IPC y cualquier requisito especial.
Stackup (para multicapa): Distribución de capas con espesores de dieléctrico y cobre. Si necesitas impedancia controlada, el fabricante calculará el stackup final, pero conviene enviar tu propuesta como punto de partida.
BOM y plano de montaje (si incluye montaje): Si además de la placa vas a contratar el montaje de componentes, necesitarás la lista de materiales y el archivo centroid con las coordenadas de colocación.
Un error habitual es enviar archivos Gerber sin verificar. Antes de enviarlos, ábrelos con un visor Gerber independiente (como Gerbv o el visor online de tu fabricante) para confirmar que todas las capas son correctas y están alineadas.
Del prototipo a la producción en serie: cómo escalar tu PCB a medida
La mayoría de proyectos con PCB a medida empiezan con un prototipo antes de pasar a producción. Así se gestiona la transición:
Prototipo (1-10 unidades): El objetivo es validar el diseño eléctrico y mecánico. Se prioriza velocidad de entrega sobre coste unitario. Es habitual pedir el PCB solo (sin montaje) o con montaje parcial para probar las funciones críticas. El coste unitario será alto pero la inversión total es baja.
Pre-serie (10-100 unidades): Tras validar el prototipo, se fabrica una cantidad pequeña con el proceso definitivo (material final, acabado final, montaje completo). Sirve para detectar problemas de fabricabilidad, verificar el montaje automatizado y hacer pruebas de campo antes de comprometer un pedido grande.
Producción (100+ unidades): Fabricación con útiles definitivos (panelización optimizada, stencil de producción, programa de pick and place validado). El coste unitario baja significativamente respecto al prototipo. Es el momento de negociar precios por volumen y establecer un calendario de entregas periódicas si el producto se fabrica de forma continuada.
Al escalar de prototipo a producción, puedes externalizar el montaje de componentes para obtener mayor calidad y velocidad que el montaje manual en laboratorio.
Fabricante local vs fabricante asiático: ventajas y limitaciones
Elegir dónde fabricar tu PCB a medida es una decisión que afecta al coste, plazo, calidad y comunicación:
Fabricante local (España/Europa): Comunicación directa en tu idioma y zona horaria. Plazos de entrega más cortos (sin transporte intercontinental ni aduanas). Mayor facilidad para visitar la fábrica y auditar procesos. Soporte técnico cercano para resolver incidencias. Ideal para prototipos urgentes, series cortas-medias y proyectos que requieren certificaciones europeas. El coste unitario es más alto que en Asia.
Fabricante asiático (China, Taiwan): Costes unitarios significativamente más bajos, especialmente en volúmenes altos. Capacidad de producción masiva. Gran variedad de tecnologías disponibles. Las desventajas son: diferencia horaria que ralentiza la comunicación, plazos de transporte (2-4 semanas por barco, 5-7 días por avión), posibles problemas de aduanas e IVA de importación, y mayor dificultad para gestionar reclamaciones de calidad.
Criterios para decidir:
Elige local si: necesitas prototipos rápidos, series menores de 500 unidades, comunicación técnica fluida, certificaciones europeas o proyectos confidenciales.
Elige Asia si: produces más de 1.000 unidades por pedido, el plazo no es urgente, tienes experiencia gestionando proveedores internacionales y puedes absorber los costes logísticos.
Plazos de fabricación reales según complejidad
Los plazos de fabricación de un PCB a medida varían enormemente según la complejidad. Estas son las referencias realistas para fabricantes europeos:
PCB de 1-2 capas: 3-5 días hábiles. Es la fabricación más sencilla y rápida. Algunos fabricantes ofrecen servicio exprés en 24-48 horas con sobrecoste.
PCB de 4 capas: 5-7 días hábiles. El proceso de laminación y alineación de capas internas añade tiempo. Es el plazo estándar más solicitado.
PCB de 6-8 capas: 7-12 días hábiles. Cada par de capas adicional añade ciclos de laminación, taladrado y metalización.
PCB de 10+ capas: 12-20 días hábiles. Los controles de calidad son más exhaustivos y la tasa de rechazo aumenta, lo que puede retrasar la entrega.
PCB con especificaciones especiales: Impedancia controlada, materiales RF, vías ciegas/enterradas, cobre pesado o acabados especiales pueden añadir 2-5 días adicionales al plazo base.
Montaje incluido: Si contratas fabricación + montaje de componentes, suma 3-7 días adicionales según el número de componentes y la complejidad del montaje.
Los plazos de fabricantes asiáticos son similares en la propia fábrica, pero hay que sumar el transporte: 5-7 días por avión o 3-5 semanas por barco, más el despacho aduanero.
Errores frecuentes al encargar un PCB a medida
Estos son los problemas que encontramos con más frecuencia en los pedidos de PCB a medida:
Archivos Gerber sin verificar: El error más común. El diseñador exporta los Gerber y los envía directamente sin abrirlos con un visor independiente. Capas invertidas, taladros desalineados o capas ausentes que podrían haberse detectado en 2 minutos de revisión.
Especificaciones incompletas: Enviar solo los Gerber sin indicar material, grosor, acabado ni ninguna especificación técnica. El fabricante tiene que asumir valores por defecto que pueden no ser los correctos para tu aplicación.
No considerar la panelización: Para series de producción, las placas se fabrican en paneles. Si no dejas margen para los raíles de panel y los puntos de rotura, el fabricante tendrá que pedirte modificaciones y el plazo se alarga.
Diseñar sin consultar al fabricante: Cada fabricante tiene capacidades y limitaciones diferentes. Diseñar un stackup sin verificar que el fabricante tiene los materiales y espesores disponibles obliga a rediseñar.
Pedir un prototipo con especificaciones de producción: Solicitar un prototipo con materiales especiales, acabado ENIG y impedancia controlada cuando lo que necesitas es validar la funcionalidad básica. Encarece y ralentiza innecesariamente.
No incluir marcas fiduciales: Si el PCB va a montarse con pick and place, necesita fiduciales. Olvidarlas implica que el montaje automático no puede ejecutarse y hay que rehacer la placa.
Cuánto cuesta fabricar un PCB a medida
El precio de un PCB a medida depende de múltiples variables. Aquí tienes una orientación realista:
Factores que más influyen en el precio:
Número de capas: cada par de capas adicional incrementa el coste un 30-50 %. Una placa de 4 capas cuesta 2-3 veces más que una de 2 capas.
Material base: FR4 estándar es la referencia. High-Tg añade un 10-20 %. Materiales RF pueden multiplicar el coste por 5-15.
Acabado superficial: HASL es el más económico. ENIG puede añadir un 15-25 % al coste de la placa.
Cantidad: el coste unitario baja drásticamente con el volumen. Un prototipo de 5 unidades puede costar 10-20 veces más por unidad que un pedido de 500.
Plazo de entrega: los servicios exprés (24-48h) tienen sobrecostes del 50-200 %.
Tamaño de la placa: a mayor superficie, mayor consumo de material y mayor precio.
Rangos orientativos (fabricante europeo):
Prototipo 2 capas (5 unidades, 100×80 mm): 50-150 €.
Prototipo 4 capas (5 unidades, 100×80 mm): 150-350 €.
Serie 4 capas (100 unidades, 100×80 mm): 3-8 € por unidad.
Estos precios son orientativos y varían según fabricante y especificaciones. La forma más fiable de conocer el coste es solicitar presupuesto con tu archivo Gerber y especificaciones concretas.
ElectroPCBOnline: fabricación de PCB a medida en España
Fabricamos circuitos impresos a medida desde hace más de 30 años. Desde prototipos de una sola cara hasta placas multicapa con impedancia controlada y materiales especiales, cada proyecto se gestiona directamente por nuestro equipo técnico sin intermediarios.
Si tienes un proyecto que requiere un PCB a medida, podemos asesorarte sobre la mejor configuración técnica, revisar tus archivos de diseño antes de fabricar y gestionar todo el proceso hasta la entrega de las placas terminadas y testeadas.
Preguntas frecuentes sobre PCB a medida
La mayoría de fabricantes profesionales aceptan pedidos desde 1 unidad. Los prototipos unitarios o de pocas unidades tienen un coste unitario más alto que las series de producción, pero permiten validar el diseño antes de comprometer una inversión mayor.
Los archivos imprescindibles son los Gerber (RS-274X) de todas las capas y el archivo de taladros (Excellon). Además, conviene enviar un documento con las especificaciones técnicas: material, grosor, acabado superficial, impedancia controlada si aplica y cualquier requisito especial. Cuanta más información proporciones, más preciso será el presupuesto.
Depende de la complejidad. Una placa de 2 capas estándar puede estar lista en 3-5 días hábiles. Una de 4 capas necesita 5-7 días. A partir de 6 capas, los plazos van de 7 a 15 días. Los servicios exprés reducen estos tiempos con un sobrecoste. Si incluyes montaje de componentes, suma 3-7 días adicionales.
Sí, y es lo recomendable. El flujo habitual es fabricar primero un prototipo de pocas unidades para validar el diseño eléctrico y mecánico, luego una pre-serie de 10-50 unidades para verificar el proceso de fabricación y montaje, y finalmente pasar a producción cuando todo está validado.
