¿Qué es un circuito impreso y por qué es clave en la electrónica moderna?
El circuito impreso, también conocido como PCB (Printed Circuit Board), es uno de los elementos más fundamentales en el desarrollo de dispositivos electrónicos. Se trata de una placa hecha de materiales aislantes, recubierta con una capa de cobre, que permite la interconexión de diversos componentes electrónicos mediante pistas conductoras.
Gracias a los circuitos impresos, la miniaturización y eficiencia de los aparatos electrónicos modernos ha sido posible. Permiten ensamblar de forma ordenada y compacta resistencias, condensadores, microprocesadores, entre otros, facilitando el diseño y producción en masa de equipos electrónicos.
Desde nuestra experiencia como fabricantes de circuitos impresos, entendemos que la calidad del PCB determina, en gran parte, la fiabilidad del producto final. La selección de materiales, el diseño de las pistas, y el control de calidad en cada etapa son esenciales para garantizar un rendimiento óptimo.
Breve historia y evolución de los circuitos impresos
La historia de los circuitos impresos comienza a principios del siglo XX, cuando se buscaba una forma más eficiente de interconectar componentes eléctricos. Fue durante la Segunda Guerra Mundial cuando se popularizó su uso en equipos de comunicación y armamento.
En las décadas posteriores, el desarrollo tecnológico permitió avanzar desde placas de una sola cara hasta los actuales diseños multicapa. Hoy en día, los circuitos impresos son indispensables en industrias como la automotriz, telecomunicaciones, medicina, y por supuesto, en la informática.
Como fabricantes, hemos sido testigos de cómo la evolución de los circuitos impresos ha estado marcada por la necesidad de dispositivos más pequeños, rápidos y eficientes. La demanda de PCBs con tolerancias más ajustadas y con mayor densidad de componentes es constante.
Tipos de circuitos impresos: desde monocapa hasta multicapa
Existen varios tipos de circuitos impresos según su complejidad:
Monocapa: Son los más simples, con una sola capa de cobre. Se utilizan en productos de bajo costo y complejidad reducida.
Doble capa: Tienen cobre en ambas caras y permiten interconexiones más complejas mediante agujeros metalizados.
Multicapa: Incorporan múltiples capas de cobre intercaladas con material aislante. Son esenciales en productos tecnológicos avanzados como smartphones y computadoras.
Fabricamos circuitos de todos estos tipos, pero nuestro enfoque principal está en los multicapa. Estos requieren un control riguroso en su alineación y laminación, aspectos donde nuestra experiencia nos permite ofrecer productos de alta fiabilidad.
Materiales comunes en la fabricación de PCBs: del FR4 al cobre
El material más común en la fabricación de PCBs es el FR4, una fibra de vidrio con propiedades ignífugas que proporciona estabilidad mecánica y aislamiento eléctrico. La elección del cobre como conductor se debe a su excelente conductividad y facilidad de trabajo.
Otros materiales incluyen polímeros de alta temperatura, utilizados en aplicaciones exigentes como la aeroespacial. También hay sustratos flexibles, que permiten crear PCBs que se adaptan a formas no planas, muy utilizados en wearables y dispositivos médicos.
En nuestra planta utilizamos principalmente FR4, aunque también trabajamos con otros sustratos especiales a pedido del cliente. La elección adecuada del material es fundamental para garantizar la durabilidad y el rendimiento del PCB.

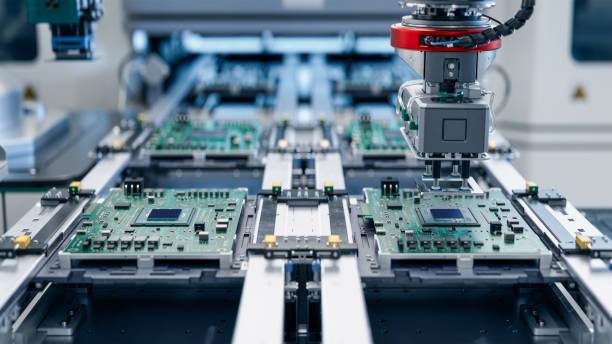

El proceso de fabricación de un circuito impreso explicado paso a paso
Fabricar un circuito impreso implica una serie de etapas que requieren precisión y tecnología avanzada. Las principales fases son:
Diseño: Se crea el esquema eléctrico y el diseño de la placa con software CAD especializado.
Transferencia de imagen: El diseño se transfiere al sustrato mediante procesos fotográficos.
Ataque químico: Se eliminan las áreas no deseadas de cobre.
Perforado y metalizado: Se realizan agujeros y se recubren para permitir conexiones entre capas.
Aplicación de máscaras y serigrafía: Se aplican recubrimientos protectores y marcas identificativas.
Corte y prueba: Se recorta la placa al tamaño requerido y se realiza un test eléctrico para garantizar su funcionamiento.
Cada uno de estos pasos requiere maquinaria especializada y un estricto control de calidad. Como fabricantes, hemos optimizado cada fase para ofrecer PCBs que cumplen con las normas más exigentes de la industria.
Ventajas de usar PCBs frente a otros métodos de conexión
Los circuitos impresos ofrecen múltiples ventajas respecto a otras formas de interconexión:
Fiabilidad: Las conexiones son más estables y resistentes a vibraciones.
Miniaturización: Permiten integrar muchos componentes en espacios reducidos.
Producción en masa: Facilitan la fabricación PCB a gran escala.
Coste: A largo plazo, resultan más económicos que el cableado manual.
En nuestra experiencia, la mayoría de nuestros clientes optan por PCBs no solo por estas ventajas técnicas, sino también por la posibilidad de personalizar sus diseños y adaptarlos a necesidades específicas.
Innovaciones y tendencias actuales en la fabricación de circuitos impresos
El sector de los PCBs está en constante evolución. Algunas de las tendencias actuales incluyen:
PCBs flexibles y rígido-flexibles, que permiten diseños más compactos.
Materiales ecológicos, en respuesta a la creciente preocupación ambiental.
Microvias láser, que permiten conexiones más densas en placas multicapa.
Integración de componentes pasivos en las capas internas, optimizando el espacio.
Como fabricantes, estamos adoptando estas innovaciones, invirtiendo en maquinaria avanzada y capacitación, para estar a la vanguardia y ofrecer soluciones tecnológicas de alta calidad.
La importancia de la calidad y precisión en la fabricación de PCBs
Un PCB defectuoso puede comprometer todo un proyecto. Por ello, la precisión en cada etapa del proceso es fundamental. Realizamos controles estrictos en:
Espesor de las capas de cobre
Alineación de las capas internas
Resistencia eléctrica y aislamiento
Conformidad con estándares internacionales (ISO, IPC)
Nuestra experiencia nos ha enseñado que invertir en calidad no es un gasto, sino una garantía de éxito para nosotros y nuestros clientes.
Consejos prácticos para diseñar circuitos impresos eficientes
Un buen diseño es clave para el éxito de un PCB. Recomendamos:
Trazados cortos y directos, para reducir interferencias.
Buena distribución térmica, especialmente en componentes de alta potencia.
Uso de planos de tierra y alimentación, para mejorar la estabilidad.
Revisión de tolerancias y espesores, según el proceso de fabricación.
Colaboramos estrechamente con diseñadores e ingenieros, aportando nuestra visión práctica para mejorar los diseños y facilitar su fabricación.
La visión desde dentro: el día a día de un fabricante de circuitos impresos
Fabricar PCBs no es solo un proceso técnico, es una labor que combina conocimiento, experiencia y pasión por la electrónica. Cada pedido representa un reto y una oportunidad para demostrar nuestro compromiso con la calidad.
Desde recibir un diseño, revisar su viabilidad, producir prototipos, hasta entregar series completas, cada paso lo realizamos con atención al detalle. Nuestra relación con los clientes va más allá de lo comercial: entendemos sus necesidades y nos esforzamos por ofrecer soluciones personalizadas.
Circuitos impresos y sostenibilidad: materiales y procesos responsables
La sostenibilidad también es parte de nuestro compromiso. Aplicamos:
Procesos de reciclaje de residuos químicos.
Uso de materiales certificados, que minimizan el impacto ambiental.
Optimización energética en nuestras instalaciones.
Sabemos que la fabricación responsable es clave para un futuro sostenible en la industria electrónica.
