PCB Flexible: Guía Completa de Circuitos Impresos Flexibles
Los PCB flexibles han transformado la forma en que diseñamos y fabricamos dispositivos electrónicos. Desde smartphones plegables hasta implantes médicos, estas placas de circuito impreso fabricadas sobre sustratos flexibles permiten crear soluciones imposibles con las placas rígidas tradicionales.
En esta guía completa te explicamos todo lo que necesitas saber sobre el PCB flexible: qué es, qué materiales se utilizan, los distintos tipos que existen, sus ventajas y limitaciones, y cómo se fabrican. Todo contado desde la experiencia de quienes llevamos décadas en la fabricación de placas PCB en España.
Lo que aprenderás en esta guía
- Materiales y estructura: Poliimida, poliéster, adhesivos y capas de un PCB flexible
- Tipos y diferencias: Monocapa, doble cara, multicapa, y flex vs rígido-flexible
- Fabricación y diseño: Proceso paso a paso y reglas DFM para circuitos flex
- Aplicaciones reales: Automoción, médico, wearables, aeroespacial e IoT
Contenido
¿Qué es un PCB flexible y cómo funciona?

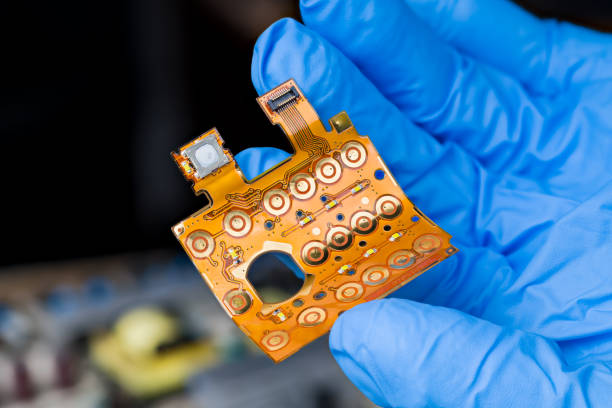

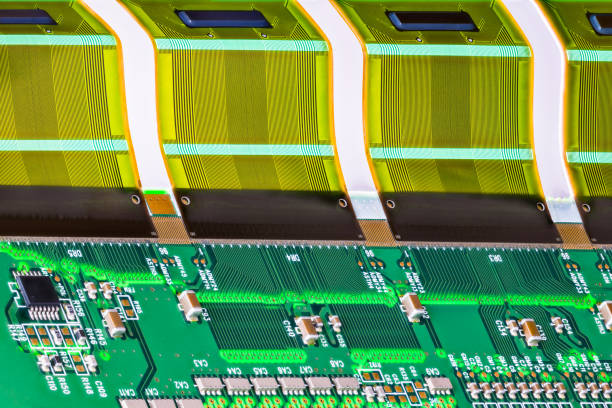

Un PCB flexible (también conocido como FPC, Flexible Printed Circuit) es una placa de circuito impreso fabricada sobre un sustrato flexible en lugar del clásico FR4 rígido. Esto permite que la placa se doble, pliegue y adapte a formas tridimensionales sin perder su funcionalidad eléctrica.
Su estructura básica es similar a la de cualquier circuito impreso: un sustrato dieléctrico, capas de cobre que forman las pistas conductoras y una capa protectora. La diferencia fundamental es que tanto el sustrato como la protección son materiales flexibles, lo que permite al circuito deformarse sin romperse.
Los PCB flexibles nacieron en los años 60 para la industria aeroespacial y militar, donde el ahorro de peso y espacio era crítico. Hoy en día son habituales en electrónica de consumo, automoción, dispositivos médicos y prácticamente cualquier sector que necesite electrónica compacta y adaptable.
Materiales de fabricación: poliimida, poliéster y adhesivos
La elección del material base es lo que determina las prestaciones de un PCB flexible. Estos son los principales sustratos utilizados:
Poliimida (PI): Es el material más utilizado en circuitos flex profesionales. Conocida comercialmente como Kapton (de DuPont), ofrece una excelente resistencia térmica (soporta hasta 400 °C), alta resistencia a la tracción y buenas propiedades dieléctricas. Es el estándar en aplicaciones que requieren soldadura y fiabilidad a largo plazo.
Poliéster (PET): Una alternativa más económica que la poliimida. Tiene menor resistencia térmica (máximo 150 °C), lo que limita su uso en procesos de soldadura convencionales. Se emplea en aplicaciones de bajo coste donde no se requiere soldar directamente sobre el flex, como teclados de membrana o paneles de control.
Adhesivos: Se utilizan resinas epoxi o acrílicas para unir las capas de cobre al sustrato y fijar el coverlay protector. En diseños de alta gama se emplean laminados sin adhesivo (adhesiveless), donde el cobre se deposita directamente sobre la poliimida, mejorando la flexibilidad y reduciendo el grosor total.
Coverlay: Es la capa protectora equivalente a la máscara de soldadura en PCB rígidos. Normalmente es una lámina de poliimida con adhesivo que se aplica sobre las pistas, dejando expuestas únicamente las áreas de soldadura.
Tipos de PCB flexible según sus capas
Al igual que los circuitos rígidos, los PCB flexibles se clasifican según el número de capas conductoras:
PCB flexible monocapa (single-sided): Tiene una sola capa de cobre sobre el sustrato. Es el más sencillo, económico y fácil de fabricar. Se usa en conexiones simples, cables planos (FFC) y aplicaciones donde no se necesitan circuitos complejos.
PCB flexible doble cara (double-sided): Incorpora cobre en ambas caras del sustrato, conectadas mediante vías metalizadas. Permite mayor densidad de pistas y circuitos más complejos. Es habitual en dispositivos de consumo como cámaras, pantallas y módulos LED.
PCB flexible multicapa: Combina tres o más capas de cobre intercaladas con sustrato flexible. Ofrece la máxima densidad de interconexión y es necesario en aplicaciones de alta complejidad como dispositivos médicos implantables, sistemas aeroespaciales y electrónica militar. Su fabricación requiere un control muy preciso de alineación y laminación.
La elección del tipo depende directamente de la complejidad del circuito, el espacio disponible y el presupuesto del proyecto. En nuestra experiencia, la mayoría de proyectos industriales se resuelven con flex de doble cara, mientras que el multicapa se reserva para aplicaciones muy específicas.
PCB flexible vs PCB rígido: diferencias clave
Entender las diferencias entre un PCB flexible y un PCB rígido es fundamental para elegir la tecnología adecuada en cada proyecto:
Material base: El rígido utiliza FR4 (fibra de vidrio con resina epoxi), mientras que el flexible emplea poliimida o poliéster. Esto determina todas las demás diferencias.
Grosor y peso: Un PCB flex puede ser hasta un 75 % más delgado y ligero que su equivalente rígido. Esto es crítico en dispositivos portátiles, wearables y aplicaciones aeroespaciales donde cada gramo cuenta.
Capacidad de deformación: El rígido no admite ninguna flexión sin romperse. El flexible puede doblarse, plegarse e incluso enrollarse según el diseño.
Coste: Los PCB flexibles tienen un coste inicial más alto debido a los materiales especializados y un proceso de fabricación más complejo. Sin embargo, pueden ahorrar dinero al eliminar conectores, cables y reducir el tiempo de montaje.
Fiabilidad en vibración: Los flex superan a los rígidos en entornos con vibraciones continuas, ya que absorben el estrés mecánico en lugar de transmitirlo a las soldaduras.
Si buscas información detallada sobre los diferentes tipos de placas disponibles, consulta nuestra guía de tipos de PCB.
PCB flexible vs rígido-flexible: cuándo usar cada uno
Una confusión frecuente es equiparar el PCB flexible con el PCB rígido-flexible (rigid-flex). Aunque comparten materiales, son soluciones diferentes:
PCB flexible puro: Toda la placa es flexible. Se usa cuando el circuito completo debe doblarse, enrollarse o adaptarse a una forma irregular. Ejemplos típicos: cables de conexión en pantallas de portátiles, sensores flexibles para wearables y antenas conformales.
PCB rígido-flexible: Combina zonas rígidas (donde van los componentes) con zonas flexibles (que actúan como conexión entre las partes rígidas). Es como tener varias placas rígidas conectadas por un cable flex integrado. Se usa en aplicaciones donde necesitas montar componentes pesados (conectores, procesadores) pero también necesitas flexibilidad en determinadas zonas.
¿Cuándo elegir cada uno?
Elige flex puro si: el circuito entero debe ser flexible, necesitas mínimo grosor y peso, o la aplicación requiere flexión dinámica continua (como bisagras de teléfonos plegables).
Elige rígido-flexible si: necesitas zonas con componentes densos que requieren soporte mecánico, quieres eliminar conectores entre placas, o el diseño tiene forma tridimensional compleja con partes fijas y partes móviles.
Ventajas del PCB flexible en electrónica moderna
Las ventajas del PCB flexible van mucho más allá de simplemente poder doblar la placa:
Reducción de peso y tamaño: Al eliminar conectores, cables y arneses de cableado, un diseño con PCB flex puede reducir el peso total del ensamblaje hasta un 75 % y el espacio ocupado hasta un 60 %.
Mayor fiabilidad: Menos puntos de conexión mecánica significa menos posibilidades de fallo. Cada conector eliminado es una fuente potencial de problemas que desaparece del diseño.
Resistencia a vibraciones: Los circuitos flex absorben vibraciones y choques mecánicos que dañarían las soldaduras en una placa rígida. Esto los hace ideales para automoción y aeroespacial.
Diseño tridimensional: Permiten que el circuito se adapte a la forma del producto final en lugar de obligar al producto a adaptarse a una placa rectangular.
Mejor gestión térmica: Al ser más delgados y poder distribuirse en el espacio de forma óptima, facilitan la disipación del calor.
Reducción de costes de montaje: Aunque el PCB flex es más caro que el rígido, el ahorro en conectores, cables, mano de obra de montaje y menor tasa de fallos puede compensar con creces la inversión inicial, especialmente en producción en serie.
Limitaciones y desventajas del PCB flexible
Aunque las ventajas son notables, es importante conocer las limitaciones del PCB flexible antes de elegirlo para tu proyecto:
Coste inicial más alto: Los materiales (poliimida, adhesivos especiales, coverlay) y los procesos de fabricación son más caros que los del FR4 convencional. Para prototipos o series muy cortas, el sobrecoste puede ser significativo.
Menor densidad de componentes: La capacidad de carga mecánica es inferior a la de una placa rígida, lo que limita el peso y tamaño de los componentes que se pueden montar directamente sobre el flex.
Número de capas limitado: Mientras que un PCB rígido puede superar las 30 capas, los flex suelen limitarse a 1-6 capas. Esto restringe la complejidad del enrutamiento.
Diseño más complejo: Requiere conocimientos específicos sobre radios de curvatura, distribución de pistas en zonas de flexión y selección de materiales. Un error de diseño que en un rígido sería menor, en un flex puede provocar la rotura del circuito.
Reparación difícil: Reparar un PCB flexible dañado es considerablemente más complicado que reparar uno rígido, lo que en muchos casos implica reemplazar la placa completa.
Sensibilidad al manipulado: Durante el montaje y la manipulación requieren más cuidado que las placas rígidas para evitar daños por flexión excesiva o inadecuada.
Aplicaciones industriales del PCB flexible
El PCB flexible tiene presencia en prácticamente todos los sectores que demandan electrónica compacta, ligera y fiable:
Electrónica de consumo: Smartphones (conexión pantalla-placa base), portátiles (bisagra de la pantalla), cámaras digitales, auriculares inalámbricos y dispositivos plegables. Es el sector con mayor volumen de consumo de circuitos flex.
Automoción: Sistemas de iluminación LED, mandos del salpicadero, sensores de airbag, interfaces hombre-máquina y sistemas ADAS. La resistencia a vibraciones y temperaturas extremas hace del flex la opción ideal.
Dispositivos médicos: Implantes cocleares, marcapasos, endoscopios, parches de monitorización y dispositivos portátiles de diagnóstico. La biocompatibilidad de la poliimida y la miniaturización que permite el flex son claves en este sector.
Aeroespacial y defensa: Satélites, sistemas de navegación, electrónica de misiles y equipos de comunicación militar. El ahorro de peso es crítico y la fiabilidad en condiciones extremas es obligatoria.
IoT y wearables: Pulseras de actividad, relojes inteligentes, ropa con electrónica integrada y sensores IoT miniaturizados. Los flex permiten crear dispositivos que se adaptan a la forma del cuerpo humano.
Iluminación LED: Tiras LED flexibles, módulos de iluminación curva y paneles publicitarios. En nuestra empresa también trabajamos con este tipo de proyectos a través de nuestro servicio de publicidad LED.
Proceso de fabricación de un PCB flexible paso a paso
La fabricación de un PCB flexible sigue un proceso similar al de un PCB rígido, pero con diferencias importantes en materiales y manipulación:
1. Preparación del material base: Se parte de un laminado de poliimida con cobre (normalmente de 12,5 a 50 micras de espesor de cobre). Puede ser con adhesivo (más económico) o sin adhesivo (adhesiveless, mejor rendimiento).
2. Generación de la imagen del circuito: Mediante fotolitografía se transfiere el diseño de las pistas al cobre. Se aplica un fotoresist, se expone a luz UV a través de un fotolito y se revela.
3. Grabado químico: Se elimina el cobre no protegido mediante baños ácidos, dejando únicamente las pistas y pads del circuito.
4. Taladrado de vías: En PCB flex de doble cara o multicapa, se perforan los agujeros para las vías de interconexión entre capas. Pueden ser mecánicos o láser, dependiendo del diámetro.
5. Metalización de vías: Se deposita cobre en las paredes de los taladros para crear la conexión eléctrica entre capas.
6. Aplicación del coverlay: Se lamina la capa protectora de poliimida sobre las pistas, dejando expuestos los pads de soldadura. Este paso sustituye a la máscara de soldadura líquida del PCB rígido.
7. Acabado superficial: Se aplica el acabado en las zonas expuestas (ENIG, oro duro, estaño, etc.) para proteger el cobre y facilitar la soldadura.
8. Corte y separación: Se recortan las placas individuales del panel mediante troquel o láser.
9. Inspección y test: Control óptico, test eléctrico de continuidad y aislamiento, y verificación dimensional. Si quieres saber más sobre esta fase, consulta nuestro servicio de test y ajustes.
Diseño de PCB flexible: reglas DFM y radios de curvatura
Diseñar un PCB flexible correctamente requiere aplicar reglas específicas de DFM (Design for Manufacturing) que no existen en el diseño de placas rígidas:
Radio de curvatura mínimo: La regla general es que el radio de curvatura no debe ser inferior a 6 veces el grosor total del flex para flexión estática (la placa se dobla una vez y queda fija), y 12 veces el grosor para flexión dinámica (la placa se dobla repetidamente). Incumplir esto provoca fatiga y rotura de las pistas.
Orientación de las pistas en zonas de flexión: Las pistas deben ir perpendiculares a la línea de plegado siempre que sea posible. Nunca deben hacer cambios bruscos de dirección en la zona de flexión. Si necesitas pistas en ambas caras, distribúyelas de forma escalonada (no una encima de otra) para evitar concentraciones de estrés.
Ancho y separación de pistas: En zonas de flexión, utiliza pistas más anchas de lo habitual y evita pistas muy estrechas. El ancho mínimo recomendado suele ser de 100 µm, aunque depende del fabricante.
Pads y vías: No coloques vías ni pads en las zonas de flexión. Utiliza tear drops (refuerzos en forma de lágrima) en la transición entre pistas y pads para reducir el estrés mecánico.
Rigidizadores: Añade rigidizadores (stiffeners) de FR4 o acero inoxidable en las zonas donde necesites montar componentes o conectores, proporcionando soporte mecánico local.
Si necesitas ayuda profesional con el diseño de tu placa, contamos con un servicio de diseño de circuitos impresos que incluye asesoramiento en tecnología flex.
Montaje de componentes en PCB flexible
El montaje de componentes en un PCB flexible presenta particularidades respecto al montaje en placas rígidas que conviene conocer:
Soporte durante el montaje: Al ser flexible, la placa necesita un soporte rígido temporal (carrier o pallet) durante el proceso de montaje SMD. Sin este soporte, la serigrafía de pasta de soldadura, la colocación de componentes y el paso por el horno de refusión serían imposibles.
Perfil térmico del horno: La poliimida soporta bien las temperaturas de soldadura, pero el perfil térmico debe ajustarse considerando que el conjunto flex+carrier tiene diferente masa térmica que una placa rígida convencional.
Pasta de soldadura: Se recomienda pasta de soldadura de tipo 4 o superior (partículas más finas) para obtener depósitos más uniformes en los pads, que suelen ser más pequeños que en PCB rígido.
Componentes pesados: Los componentes con peso significativo (conectores grandes, transformadores) deben colocarse en zonas con rigidizador para evitar que el peso genere estrés en las soldaduras.
Inspección post-montaje: La inspección óptica automática (AOI) requiere adaptación, ya que la superficie flexible puede generar reflejos y sombras diferentes a las de una placa rígida.
En ElectroPCBOnline realizamos montaje PCB tanto SMD como convencional, incluyendo proyectos sobre PCB flexibles con las adaptaciones necesarias.
Errores comunes al diseñar un PCB flexible y cómo evitarlos
Después de años fabricando placas, estos son los errores que vemos con más frecuencia en los diseños de PCB flexible que nos llegan:
No respetar el radio de curvatura mínimo: Es el error más grave y frecuente. Si el flex se va a doblar en un ángulo cerrado, las pistas se romperán. Consulta siempre con tu fabricante el radio mínimo antes de diseñar.
Colocar vías en la zona de flexión: Las vías son puntos de rigidez y concentración de estrés. Si están en la zona de flexión, se convertirán en el punto donde se inicia la rotura.
Pistas paralelas al eje de flexión: Las pistas que corren paralelas a la línea de plegado sufren mucho más estrés que las perpendiculares. Reorienta tu diseño para que las pistas crucen la zona de flexión de forma perpendicular.
Olvidar los rigidizadores: Si vas a montar componentes, necesitas rigidizadores en esas zonas. Sin ellos, las soldaduras sufrirán estrés mecánico y acabarán fallando.
No considerar el apilado completo: El grosor total (sustrato + cobre + adhesivos + coverlay) determina la flexibilidad real. Muchos diseñadores calculan el radio de curvatura solo con el grosor del sustrato y se llevan sorpresas.
Esquinas rectas en el contorno: Las esquinas a 90° en el perfil del flex son concentradores de estrés. Utiliza siempre esquinas redondeadas con un radio mínimo de 1,5 mm.
¿Cuándo merece la pena invertir en PCB flexible?
No todos los proyectos necesitan un PCB flexible. Aquí te ayudamos a decidir cuándo tiene sentido económico y técnico:
Merece la pena cuando:
El dispositivo final tiene restricciones severas de espacio o peso. Necesitas eliminar conectores y cables para ganar fiabilidad. El circuito debe adaptarse a una forma no plana. El entorno de trabajo implica vibraciones o estrés mecánico constante. Produces en volúmenes medios o altos donde el ahorro en montaje compensa el sobrecoste del flex.
Probablemente NO merece la pena cuando:
El circuito puede resolverse con una placa rígida convencional sin problemas de espacio. Solo necesitas un prototipo o una serie muy corta (el coste unitario será alto). El diseño es muy simple y no justifica la inversión adicional. Puedes resolver la conexión entre placas con un cable plano estándar.
Si tienes dudas sobre qué tecnología elegir para tu proyecto, puedes fabricar primero un prototipo PCB para validar el concepto antes de comprometerte con una producción en serie.
Confía en ElectroPCBOnline para tu proyecto con PCB flexible
En ElectroPCBOnline llevamos más de 30 años en el sector de la electrónica. Fabricamos circuitos impresos de forma profesional, desde placas simples hasta proyectos complejos de múltiples capas, y ofrecemos asesoramiento técnico personalizado para cada proyecto.
Si estás valorando utilizar PCB flexible en tu producto, podemos ayudarte a definir la mejor solución técnica, optimizar el diseño para fabricación y gestionar todo el proceso desde el archivo Gerber hasta la entrega de las placas montadas y testeadas.
Nuestros servicios incluyen fabricación de PCB, montaje SMD y convencional, test y ajustes, y ensamblaje completo de equipos electrónicos.
Preguntas frecuentes sobre PCB flexible
El coste depende del tipo de material (poliimida o poliéster), el número de capas, el tamaño de la placa y la cantidad de unidades. Como referencia, un PCB flexible monocapa puede costar entre 2 y 5 veces más que un rígido equivalente en series pequeñas. En volúmenes altos la diferencia se reduce considerablemente, y el ahorro en conectores y tiempo de montaje puede compensar el sobrecoste.
Un PCB flexible monocapa puede tener un grosor total de aproximadamente 0,1 mm (100 micras), incluyendo sustrato de poliimida (25 µm), cobre (18 µm) y coverlay (25 µm más adhesivo). Los diseños multicapa son proporcionalmente más gruesos, pero siguen siendo mucho más delgados que cualquier PCB rígido equivalente.
Sí, se pueden soldar componentes SMD perfectamente en un PCB flexible. La poliimida soporta las temperaturas del horno de refusión sin problemas. La clave es utilizar un soporte rígido temporal durante el proceso de montaje y colocar rigidizadores en las zonas donde van los componentes para dar estabilidad mecánica a las soldaduras.
FPC (Flexible Printed Circuit) y FPCB (Flexible Printed Circuit Board) se usan de forma intercambiable y significan lo mismo: un circuito impreso flexible. Técnicamente, FPC es el término más extendido en la industria. También encontrarás el término flex PCB, que es igualmente válido.
Depende del tipo de flexión. En flexión estática (se dobla una vez y queda fijo), la vida útil es prácticamente ilimitada si se respeta el radio de curvatura mínimo. En flexión dinámica (se dobla repetidamente), un diseño bien ejecutado puede soportar desde miles hasta millones de ciclos. La clave está en el radio de curvatura, el grosor del apilado y la distribución de las pistas en la zona de flexión.
